Как произвести замену двух сдвоенных катушек Мазды 323f (BJ, 98) на вазовский модуль зажигания?…

Как произвести замену двух сдвоенных катушек Мазды 323f (BJ, 98) на вазовский модуль зажигания?

Mazda Familia

Приветствую вас братья. Пол года уже владею Маздой 323f BJ, 98 года выпуска. Когда стала троить и пропала тяга, я естественно стал искать причину. Оказалось, накрылась катушка 2 -3 цилиндр. Порыв интернет, я понял что есть смысл сделать Вазовский вариант. Новые родные, самый дешёвый вариант Мобилетрон, стоит 6600. Бэушные сто процентов не проверишь. В общем я решился. Тут, на дроме, нашёл показательный пример: http://forums.drom.ru/mazda-familia-323/t1152034968.htmlhttp://forums.drom.ru/mazda-familia-323/t1152034968.html
Катушки то, тоже на два цилиндра и разьём трёхпиновый. В прошлом я автоэлектрик, поэтому решил что разберусь. Распечатал схемку подключения, выложенную собратом adam_z, и вперёд.
Итак: купил модуль зажигания , мне достался с маркировкой (2112-3705010-03) и разьём к нему.

Купил провода, у них уплотнитель резиновый сдёргивается с посадочного места и замечательно прикрывает колодцы.
Старые катушки пока оставил на всякий случай, а модуль прикрепил на один болт, с гайкой, на ихний же кронштейн. Это отверстие куда вставляется пластиковая клипса, держащая жгут двух фишек на родные катушки. Раскидал высоковольтные провода и подключил модуль по схемке adam_z
Итак, поворот ключа...... и ничего. Мой пытливый ум, начинает лихорадочно работать: возможно у моей системы другая распиновка. У каждого разьёма катушки три провода: красно-чёрный, жёлто-чёрный и сине-чёрный. По логике вещей красно-чёрный это плюс, а два других минус и сигнальный. Эти два других я меняю местами, не забывая снимать показания тестера.
Итак, поворот ключа........ и ничего. Мозг начинает закипать как китайский чайник, а задница формировать "квадрат", для производства кирпичей.
Мысленно похоронив, зря потраченные деньги, я подключаю родные катушки и провода. Поворот ключа........и ничего.
Превозмогая нервный тик и отгоняя мысли о сгоревшем ЭБУ, я продолжаю думать и откладывать кирпичи. От дома меня отделяет 100 километров.
Простите за эти подробности, но они сберегут ваши нервы, уж поверьте.

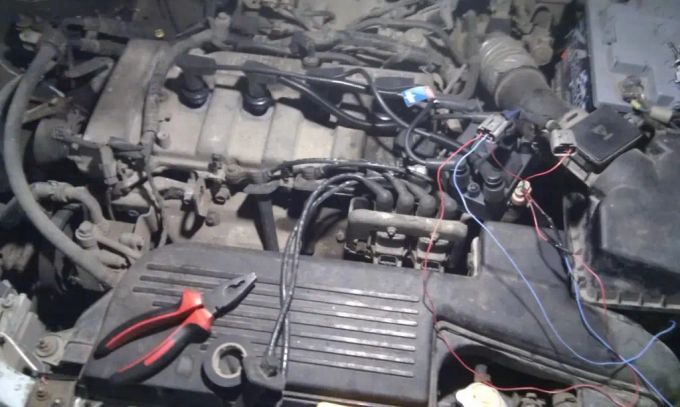

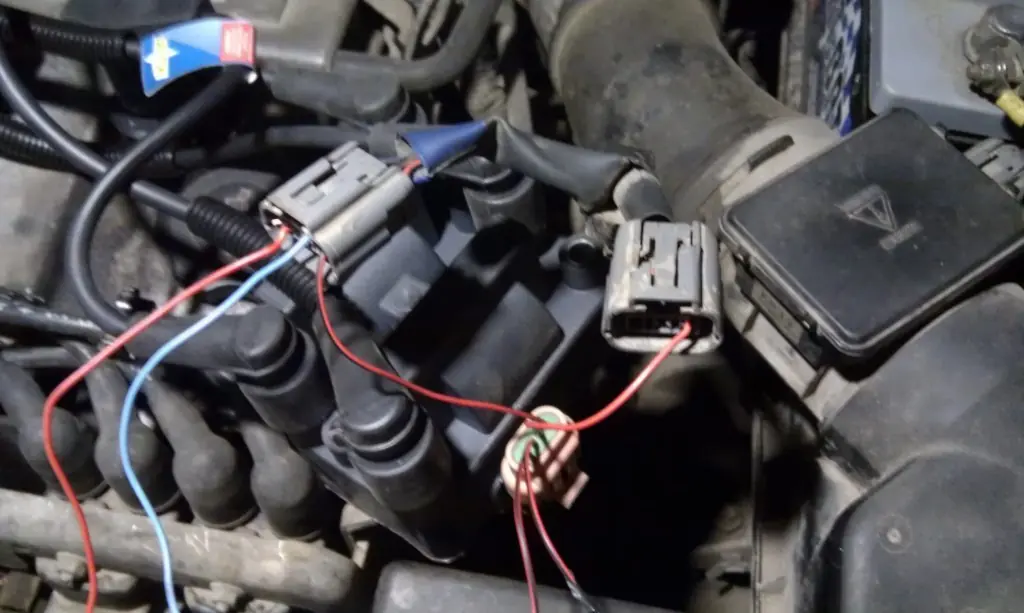

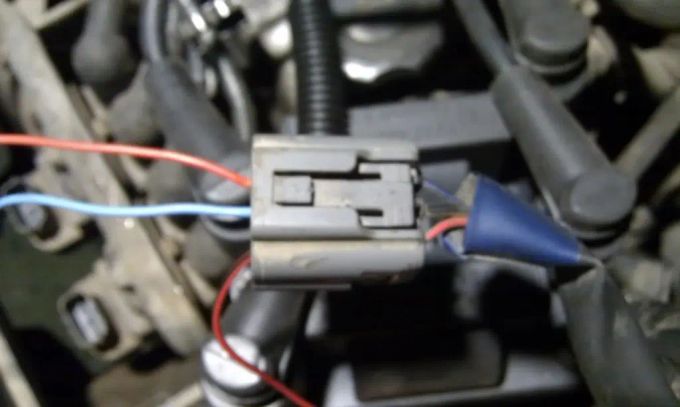

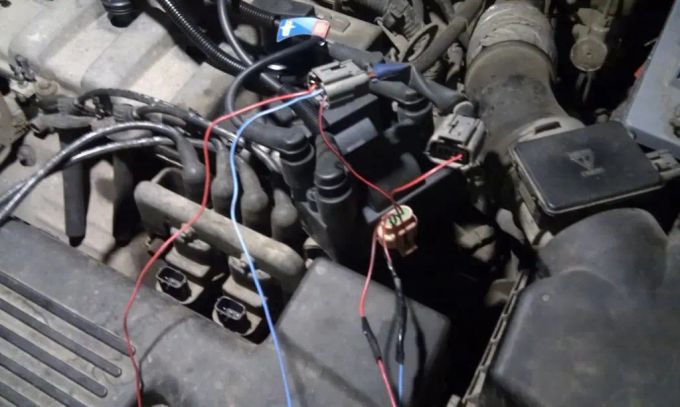

Итак: при первом же подлючении вазовского модуля и последующих тоже(они все были неправильными), сгорает предохранитель на 10 ампер с салонном блоке. Сгорает он при включении зажигания и перестаёт гореть лампочка "нет зарядки" (красный аккумулятор) Снимал на старый телефон, простите за качество. Сгорающий предохранитель помечен пластиковым сьёмником на фото.

И пожёг я их штук пять, пока искал правильную схему подключения. Плюс и минус кинул напрямую на аккумулятор, а сигнальный у же искал методом тыка, тестера и такой то матери на разьёмах катушек.

Наконец, подключив в качестве сигнальных проводов чёрно-красные, я её завёл! Но не как на родных катушках, а наоборот. С разьёма 2-3 цилиндр, на 1-4 на модуле; и следовательно с разьёма 1-4 цилиндр, на 2-3 на модуле. Вобщем заработала машинка, и на душе сразу полегчало.
Делать питание модуля, напрямую с аккумулятора, мне было лень. Да и релюшки для этого у меня, не было. Поэтому стал копать дальше.
Толи провода перепутаны, толи с нова так сделанно, я вроде шестой хозяин у неё.
Плюсовым оказался сине-чёрный, на любом из двух разьёмов а минусовым следовательно жёлто-чёрный.

Как то так братва, бог в помощь.







13.01.2017green_sv1800

7 ответов

Лучшие


Красноуфимск
Ответов: 3 Лучших: 3
У приятеля сын купил Форд Лазер с уже вживлённым вазовским модулем. Второй год ездит да нахваливает...
BJ5W-305688 4WD 1,5 2001

Ответить

Все ответы


Железногорск
Ответов: 2
Ставить вазовский модуль зажигания- это равносильно тому,что купить китайские катушки- я так считаю....
работаю в интернете

Ответить

Красноуфимск
Ответов: 3 Лучших: 3
У приятеля сын купил Форд Лазер с уже вживлённым вазовским модулем. Второй год ездит да нахваливает...
BJ5W-305688 4WD 1,5 2001

Ответить

нижний тагил
Ответов: 1
frazer;1187671586:
Стави ть вазовский модуль зажигания- это равносильно тому,что купить китайские катушки- я так считаю....
Половина фамильцев на китайских ездит и ничего,сам на разных ездил пока на раздельные не перешел.

Ответить

автор
Калуга
Ответов: 2
1800 модуль, 900 провода и 50 разьём на модуль.

Ответить

Железногорск
Ответов: 2
green_sv;1187713857:
180 0 модуль, 900 провода и 50 разьём на модуль.
хз где ты мобилетрон за 6,5 к нашел. смотрю на местном сайте запчастей

ZL0118100B
оригинальная с ожиданием неделя 5000
мобилетрон CF-55 2300, которая в принципе неплохого качества идет (общался с хорошим автоэлектриком по этой теме)

так что непонятно, что ты там наэкономил))
работаю в интернете

Ответить

автор
Калуга
Ответов: 2
Посмотрите внимательно на фото. Мои родные катушки Mazda FPY2-18-10X, аналог Mobiletron CF-58 за 6729 рублей на экзисте.

Ответить

Питер-Tallinn
Ответов: 52 Лучших: 5
green_sv у Капеллы/626 аналогичный модуль зажигания(стоит на двиг. перед радиатором). Люди меняют его, что бы избавится от ВВ проводов и др проблем. https://forums.drom.ru/mazda-ca...
Mazda 626gf 1.8fp 100hp 1997 МКПП седан
Mazda 323bj 2.0fs 131hp 2002 МКПП хэтч

Ответить
