Как установить сигнализацию Starline E90 на Toyota bB2?

[b]В данной теме расскажу об установке сигнализации Starline Е90 на автомобиль Toyota bB2 2006 г.в. Самой простой комплектации, без иммобилайзра.[/b]

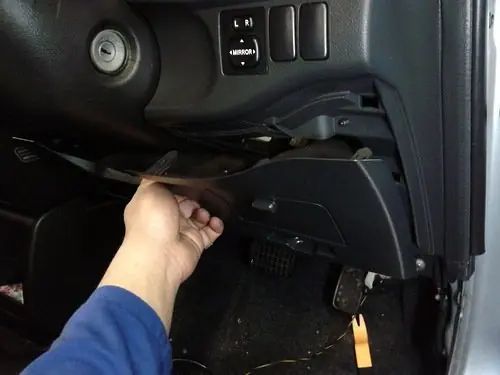

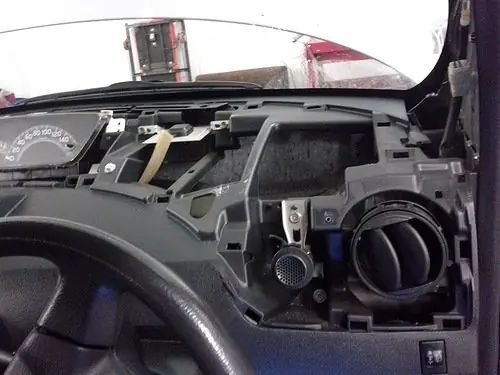

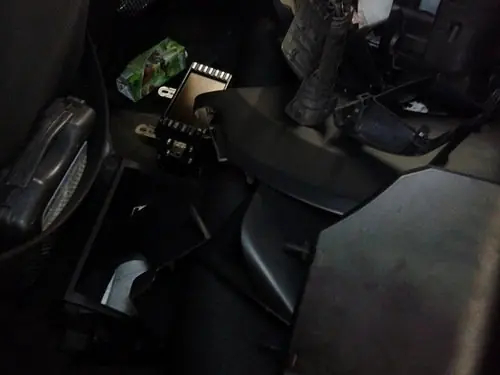

Для установки сигнализации нам потребуется разобрать часть салона. Т.е. демонтировать пластик правой стойки, правой половины торпеды, воздуховода, рулевой колонки, под рулевой колонкой, а также магнитолу и бардачок.

[url=http://fotki.yandex.ru/users/dsrm1/view/510384/][img]http://img-fotki.yandex.ru/get/5643/23286954.9/0_7c9b0_9ce2b33b_L.jpg[/img][/url]

[url=http://fotki.yandex.ru/users/dsrm1/view/510389/][img]http://img-fotki.yandex.ru/get/4136/23286954.9/0_7c9b5_602eb616_L.jpg[/img][/url]

[url=http://fotki.yandex.ru/users/dsrm1/view/510382/][img]http://img-fotki.yandex.ru/get/4134/23286954.9/0_7c9ae_c1a9cfa1_L.jpg[/img][/url]

[url=http://fotki.yandex.ru/users/dsrm1/view/510390/][img]http://img-fotki.yandex.ru/get/6432/23286954.9/0_7c9b6_c70335d6_L.jpg[/img][/url]

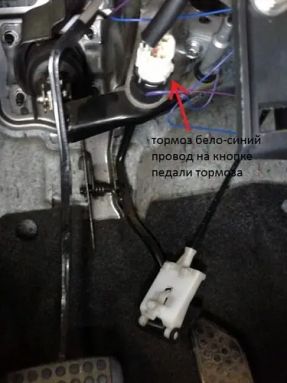

[b]Далее приступаем к поиску точек подключения сигнализации[/b]

[url=http://fotki.yandex.ru/users/dsrm1/view/510380/][img]http://img-fotki.yandex.ru/get/5640/23286954.9/0_7c9ac_a6df572b_L.jpg[/img][/url]

[url=http://fotki.yandex.ru/users/dsrm1/view/510381/][img]http://img-fotki.yandex.ru/get/5643/23286954.9/0_7c9ad_85a44b7a_L.jpg[/img][/url]

[url=http://fotki.yandex.ru/users/dsrm1/view/510383/][img]http://img-fotki.yandex.ru/get/6446/23286954.9/0_7c9af_9d0e5459_L.jpg[/img][/url]

[url=http://fotki.yandex.ru/users/dsrm1/view/510387/][img]http://img-fotki.yandex.ru/get/4124/23286954.9/0_7c9b3_48bcd828_L.jpg[/img][/url]

[url=http://fotki.yandex.ru/users/dsrm1/view/510388/][img]http://img-fotki.yandex.ru/get/6444/23286954.9/0_7c9b4_e1e3d98c_-1-L.jpg[/img][/url]

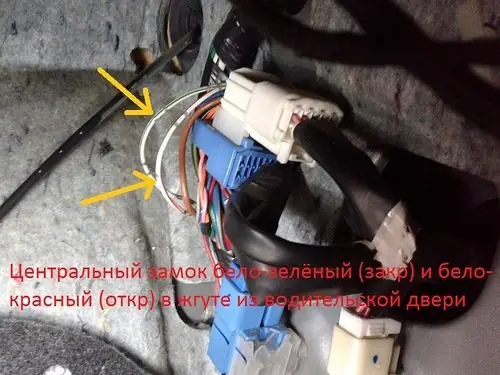

[i][b]Подключению центрального замка я уделю особое внимание чуть позже. Так как в данном автомобиле требуеться подключение к силовым проводам управления штатным элетроприводом водительской двери. Данное подключение требует особой осторожности и внимательности.[/b][/i]
[url=http://fotki.yandex.ru/users/dsrm1/view/510386/][img]http://img-fotki.yandex.ru/get/4115/23286954.9/0_7c9b2_67d12463_L.jpg[/img][/url]

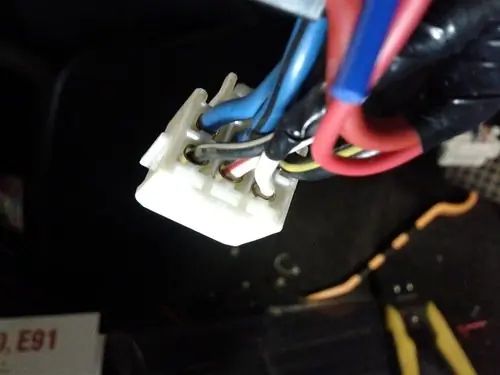

[b][size=150]Разъём замка зажигания[/size][/b]

+12 Вольт черно-желтый или бело-красный
Стартер белый
Зажигание 1 черно-белый
Зажигание2 сине-черный
АСС синий (подключать необязательно)

[url=http://fotki.yandex.ru/users/dsrm1/view/510392/][img]http://img-fotki.yandex.ru/get/4132/23286954.9/0_7c9b8_298c3071_L.jpg[/img][/url]

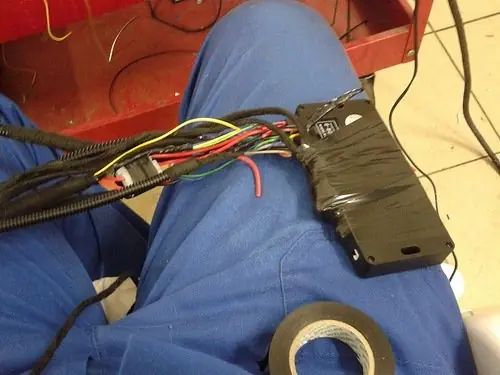

Далее определяемся с местом жительства основного блока сигнализации и исходя из этого приступаем к развязке проводов сигнализации на жгуты

[url=http://fotki.yandex.ru/users/dsrm1/view/510385/][img]http://img-fotki.yandex.ru/get/6440/23286954.9/0_7c9b1_621baa8d_L.jpg[/img][/url]


Сначала раздваниваем провод массы. Т.е. сразу возле блока подсоединяем к черному проводу еще один черный провод. Так же нам потребуеться дополнительный плюсовой провод. Для этого дополнительный красный провод подключаем к одному из красных проводов сигнализации с 10 Амперным предохранителем. Подключение делаем между блоком сигнализации и предохранителем. Этот провод нам потребуеться на дополнительные реле упраления центральным замком, о которых напишу чуть позже.

Теперь приступаем в развязке на жгуты

1 жгут под капот
Провода датчика температуры
концевика капота оранжево-серый провод
серый провод сирены
черный масса на сирену(тот который мы подключили дополнительный ранее)

2 жгут на правую сторону
Синий и зеленый провода управления центральным замком
черный масса
красный ( плюсовой провод на реле упр.центр.замком, подключенный дополнительно ранее)

3 жгут на приборную панель

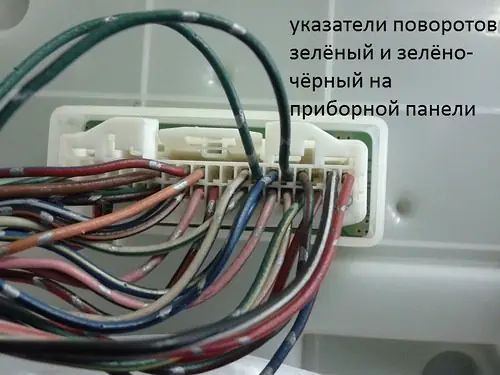

Зелено-черный и зелено-желтый указатели поворотов

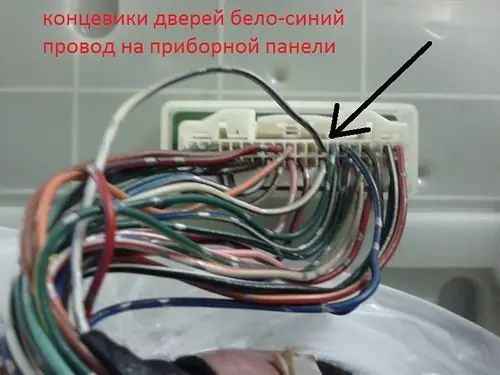

черно-синий вход концевиков дверей

4 жгут
один серо-черный провод на разъём диагностики

5 жгут на замок зажигания и кномку педали тормоза
жгут на блок запуска
желтый провод зажигание
красные плюсовые провода(что бы не тянуть все три провода их можно объединить в один сразу после колодок с предохранителями)

Провод на блокировку объединяем с одним из жгутов или отдельно, в зависимости от того что вы решили блокировать.

Провода кнопки и светодиода можно объединить с любым из этих жгутов или отдельно. В зависимости от того где вы их решили расположить.

[B]ТЕМА НЕ ЗАКОНЧЕНА, ПРОДОЛЖЕНИЕ СЛЕДУЕТ[/B]
