Замена радиатора печки на TOYOTA Carina AT-211 7A-FE (Фотоотчет)

Всем доброго времени суток! Решил создать фотоотчет о том как я менял радиатор отопителя на своей ласточке! А дело было так!!! Поздним вечером ехал я по трассе! Слушал музыку, никуда не спешил, получал удовольствие от вождения! на улице становилось прохладно! Включил печку на обдув лобового стекла! Неожиданно для меня стекло начало очень сильно потеть! такого никогда раньше небыло! Начал регулировать печку.Поставил температуру поменьше и включил забор воздуха с улицы! ничего не помогает! стекло потеет с моментальной скоростью. Остановился. Тряпкой протер стекло с улицы и изнутри машины, потому что ехать становилось просто не возможно, особенно когда попадалась встречка! Светят фарами мне в лицо, видимость ноль! Кое как с тряпкой в руке доехал до дома. Поставил машину и пошел спать! На улице темно, разбираться в чем причина нет смысла! Ранним утром поехал на работу. опять такая же фигня! потеют уже все окна в салоне! В обеденный перерыв поехал по делам! Светит солнышко погода отличная! печка выключена окно открыто. а лобовое потеет! Остановился в пробке и смотрю у меня из дефлекторов идет пар совсем чуть чуть! Ну вот она причина запотевания окон. Я под капот, а бочек с ОЖ сухенький! :-) Посоветовавшись с людьми пришел к выводу - радиатору печки пришел конец, или патрубки где то в местах соединения побежали! Времени заниматься нет! заехал на ближайший рынок, купил антифриз.Приехал на работу поставил авто, залил антифриз и пошел работать. Через 4 часа прихожу к машине, открываю капот и о ужас, антифриза в бачке нема. Я под машину, все сухо. Ни одной капельки! Мистика думаю я! Куда же он весь делся! Т.к. заниматься пока некогда поставил авто на прикол. Пересел на общественный транспорт, благо пятницо!:-) Думаю в субботу займусь. В пятницу вечером с другом поехали искать радиатор. Запчасть оказалась довольно таки редкая даже для Владивостока! Повезло! На одной разборке радиатор оказался в наличии! Цена вопроса 1500 рублей. Вот так он выглядит:

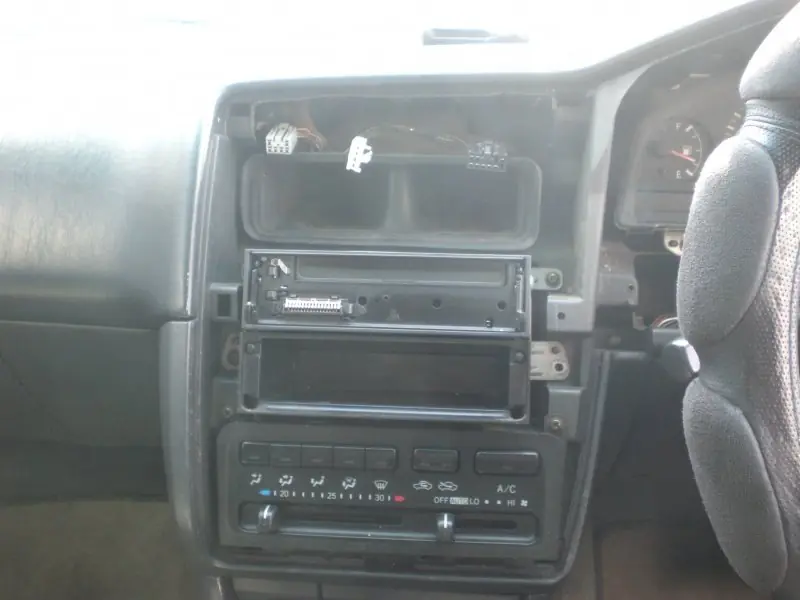

Ну все настал день икс! Сразу обрадую тех кто задумает менять радиатор печки. Не нужно вскрывать всю переднюю панель в салоне. Достаточно открутить подставку для отдыха левой ноги водителя и отсоединить пластиковую защиту радиатора там же возле левой ноги водителя. Дело пяти минут, и доступ к радиатору открыт. Но я этого не знал и поэтому начал разборку передней панели. Об этом не пожалел. Дальше узнаете почему. Вот так выглядела моя передняя панель перед началом работ:
Снимаю облицовку передней панели. Снять ее особого труда нет. Все на клепочках. Основной инструмент минусовая отвертка. Отсоединяю фишки от кнопок "Обогрев заднего стекла" и "Аварийка" отсоединяю фишки от часов и от панели управления зеркалами заднего вида.
как то так:

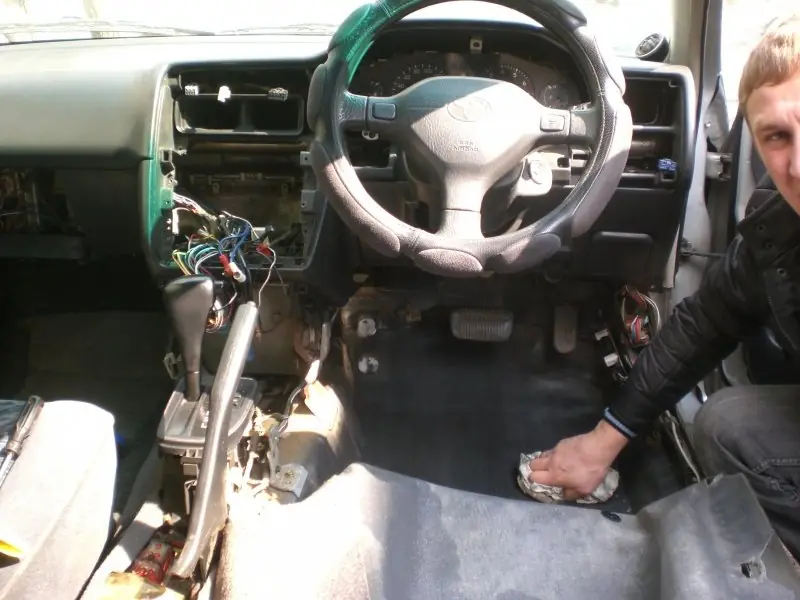

Дальше снимаю подлокотник. Для этого,в бардачке что под левой рукой у водителя на самом дне, откручиваем 2 болта. Откручиваем по 2 шурупа с каждой стороны возле ручки переключения АКПП. Потом с матами пытаемся снять все что можно снять!(Че то не легко мне это далось:-)) А можно снять вот это:

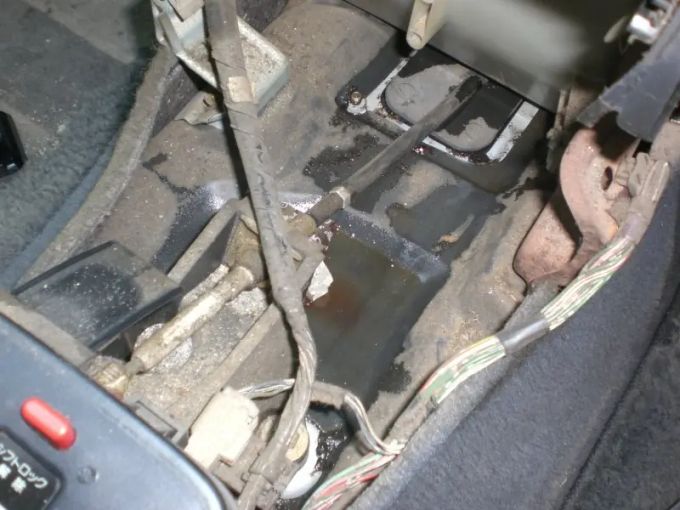

Ах вот ты где мой антифриз:-) :

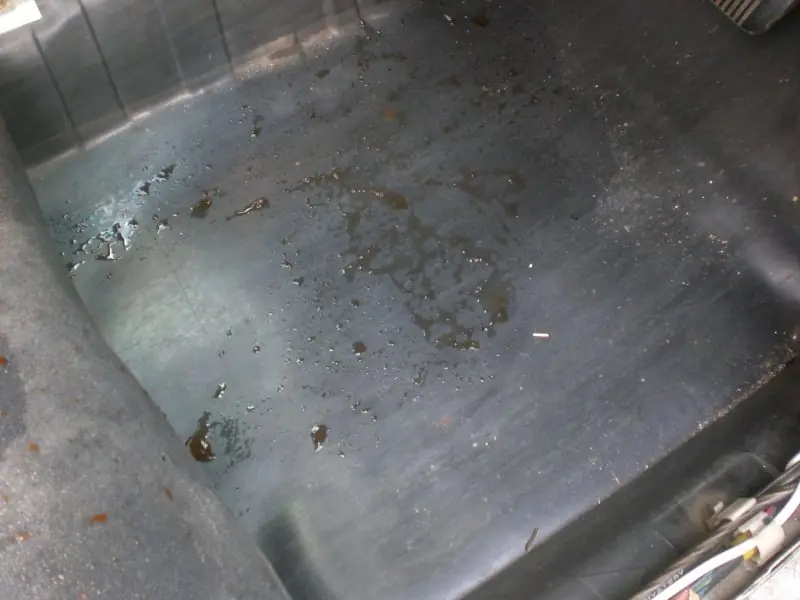

Да уж! грязюки немерянно! заодно все и почищу. Как фидно на фото антифриза очень мало натекло! а заливал то я почти 2 литра! где он???! Решил поднимать коврики! Для этого снимаю передние сидушки и пластиковую обшивку на порогах! поднимаю ковролин и о ужас!!!
Антифриз пробрался и сюда! Все моем и вычищаем откуда только можно! Лучше работать в защитных перчатках, говорят что антифриз очень вреден! Хотя я два дня дышал его парами, вроде живой! Но знакомый медик сказал что это очень опасно! Метиловый или бутиловый спирт смертельно опасен! Так что от греха подальше соблюдайте осторожность! я этим принебрег!
Такую же процедуру проводим со стороны переднего пассажира. Ну и непосредственно переходим к замене радиатора.Сливаем антифриз с большого радиатора под капотом! Для этого откручиваем краник с левой стороны в самом низу радиатора! подставляем емкость и сливаем антифриз!
Не советую откручивать слишком сильно т.к. нопор увеличивается и часть жидкости попадает на защиту! пусть лучше течет медленно но в дырочку! И не забудьте открыть верхнюю крышку радиатора, иначе ОЖ не польется.

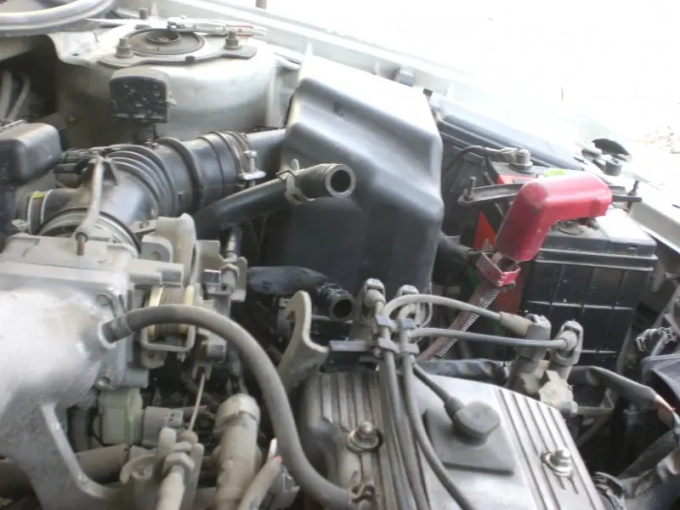

Как только все слилось приступаем к следующему этапу! Нам нужно выгнать антифриз из радиатора печки! для этого отсоединяем два шланга которые идут на печку от двигателя! Если получится то лучше подставить какую нибудь емкость т.к. остатки ОЖ после снятия шлангов потекут в моторный отсек! Но там ее будет не много!
Далее к нижней трубке подсоединяем какую нибудь емкость (Мне подошла обрезанная пластиковая бутылка) а в вержнюю дуем ртом, тем самым выгоняя ОЖ из радиатора печки. Не стоит дуть с большим напором! т.к. из второй трубки божет резко брызнуть ОЖ. Приступаем к снятию радиатора печки! Для этого откручиваем два хомутика на патрубках, снимае патрубки и просто вытаскиваем радиатор на свет божий! Продолжение следует!!!!!
