Где искать усилитель штатной магнитолы sxm15? Toyota Ipsum

Где искать усилитель штатной магнитолы sxm15?

Toyota Ipsum

Всем привет,

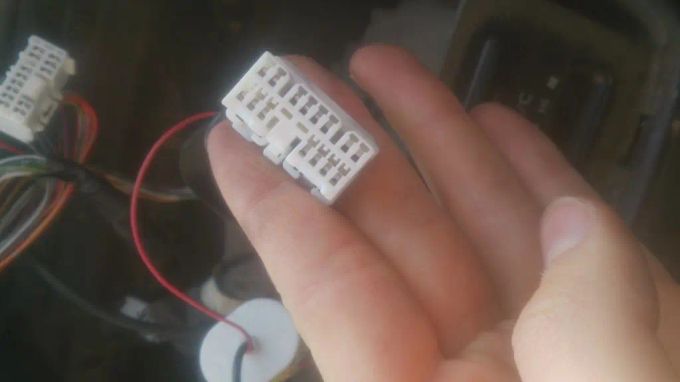

сегодня решил поменять штатный мафон. Полез и увидел вот такую фишку

Насколько я понимаю, она идет от усилителя. Если это так, то где искать усилитель?
Странно, но в факе есть мануал только для нового кузова. У меня sxm15

15.01.2015iTrust3722

9 ответов

Лучшие


автор
Владивосток
Итак, как заменить штатную магнитолу с отдельным усилителем на toyota ipsum sxm15.
1. Снимаем накладки с центральной консоли (2 шурупа) и приборной панели (1 шуруп).
2. Снимаем саму приборную панель (3 шурупа).
3. Видим металлическую коробку, к которой подходят два разъема. Верхний разъем нам и нужен.
4. Подключаемся к этому разъему банальной скруткой по схеме, представленной ниже. Кстати, провода можно не скручивать. Я сделал следующим образом: купил переходник Toyota - ISO, повыдергивал контакты на тойотовских фишках и вставил их в фишку, которая идет на усилитель.

Схема (если смотреть на фишку с лицевой стороны):
000__00
_000000

Верхний ряд слева направо - ACC, FR+, FL+, 2 пропуска, RR+, RL+
Второй ряд - пропуск, FR-, FL-, земля, постоянный плюс (B+), RR-, RL-
туц
5
Ответить

Ответов: 1
За рулём под панелью.Я вытащил его оттудаю
Абсолютно все люди считают здравым рассудком именно свой

Ответить

Все ответы


Ответов: 1
За рулём под панелью.Я вытащил его оттудаю
Абсолютно все люди считают здравым рассудком именно свой

Ответить

автор
Владивосток
Viktorr:За рулём под панелью.Я вытащил его оттудаю

А дальше как действовали? Я думал, что к нему идут две фишки стандартные тойотовские. Оказывается хрен. Или я их не увидел?
туц

Ответить

Нижний Тагил
Ответов: 6 Лучших: 1
iTrust;1165168005:
А дальше как действовали? Я думал, что к нему идут две фишки стандартные тойотовские. Оказывается хрен. Или я их не увидел?
А что с ним действовать? Он не нужен. Я тоже вытащил его, вместо него вставил блок сигнализации. Да, к нему идут два разъема. Я переделывал проводку под стандартный разъём ISO возле магнитолы.
iTrust;1165134094:
Сам спросил сам и отвечу - https://forums.drom.ru/toyota-i...
В этой теме 34 пост, за комбинацией приборов, под воздуховодом вертикально стоит блок - вот он и есть.
IPSUM SXM10 1997 3S-FE
1
Ответить

автор
Владивосток
Его я нашел. Но надеялся там увидеть стандартные разъемы.
В таком случае где найти распиновку на этот разъем, приходящий на усилитель?
туц
1
Ответить

Нижний Тагил
Ответов: 6 Лучших: 1
Я по схеме с мануала делал. Там есть три схемы аудиосистемы в зависимости от года выпуска.
IPSUM SXM10 1997 3S-FE

Ответить

автор
Владивосток
Итак, как заменить штатную магнитолу с отдельным усилителем на toyota ipsum sxm15.
1. Снимаем накладки с центральной консоли (2 шурупа) и приборной панели (1 шуруп).
2. Снимаем саму приборную панель (3 шурупа).
3. Видим металлическую коробку, к которой подходят два разъема. Верхний разъем нам и нужен.
4. Подключаемся к этому разъему банальной скруткой по схеме, представленной ниже. Кстати, провода можно не скручивать. Я сделал следующим образом: купил переходник Toyota - ISO, повыдергивал контакты на тойотовских фишках и вставил их в фишку, которая идет на усилитель.

Схема (если смотреть на фишку с лицевой стороны):
000__00
_000000

Верхний ряд слева направо - ACC, FR+, FL+, 2 пропуска, RR+, RL+
Второй ряд - пропуск, FR-, FL-, земля, постоянный плюс (B+), RR-, RL-
туц
5
Ответить

Владивосток
Ответов: 61 Лучших: 7
Зачем этот колхоз?...приобритается уже готовый адаптер от Битсоника и подключается новая магнитолка разьём в разьём без всяких скруток и перепиновок с полноценной работой штатного усилителя. Себе уже приобрёл на Фарпосте про запас SLA-70 за 1000р. чтобы потом не везти с Яхи если надумаю менять магнитофон.
T-WINDOM MCV20-ATPGK
T-PROGRES NC300, JCG11-AEAZH(W), 05.2005

Ответить
Трофим
Вилюйск
Ответов: 1
Зачем этот колхоз?...приобритается уже готовый адаптер от Битсоника и подключается новая магнитолка разьём в разьём без всяких скруток и перепиновок с полноценной работой штатного усилителя. Себе уже приобрёл...
SLA-70 а какую именно?

Ответить
17982510
Ответов: 1
Как его оттуда снять этот усилитель

Ответить
