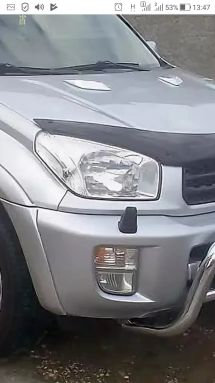

Не могу найти где находится реле включения ПТФ. Вместо штатных поворотников (больших) поставил комплект поворотник и ПТФ что в переднем бампере.
Toyota RAV4
Не могу найти где находится реле включения ПТФ. Вместо штатных поворотников (больших) поставил комплект поворотник и ПТФ что в переднем бампере. Проводка для подключения была проложена что приятно удивило. Но не могу найти уже выходит эта проводка, там должен быть разъём для реле ПТФ. Может кто подскажет где его искать. В умной книжке есть как проверить работу ПТФ, есть электрическая схема. Но нет где всё это стоит!?
31.01.20191401201891
5 ответов
Все ответы
autobazar86
Если туманки не стояли в заводской комплектации, то реле стоять не будет, хотя проводка и идёт.
Реле должно быть в блоке предохранителей. Посмотрите в мануале где оно должно быть, и воткните на штатное место. Если проводка туда запитана, то всё будет работать.
Реле должно быть в блоке предохранителей. Посмотрите в мануале где оно должно быть, и воткните на штатное место. Если проводка туда запитана, то всё будет работать.
Вот в том то и дело что не могу найти где оно должно стоять.
Ответить
14012018
Вот в том то и дело что не могу найти где оно должно стоять.
Под капотом нет. Под рулём только предохранители.
Ответить
14012018
Под капотом нет. Под рулём только предохранители.
Посмотрю по схемам, найду - скину. Или, если у кого-то есть, выложат.
Хорошо делай - хорошо будет!
Умом дебилов не понять!
Умом дебилов не понять!
Ответить
Привожу перепечатку с одного ресурса, ссылку дать не могу, т. к. запрещено ссылаться на сторонние ресурсы.
Расположение подкапотного соединения. Это одноконтактный, СЕРЫЙ разъем типа "мама", (КРАСНЫЙ провод в черной "трубочке"), примотанный к жгуту с правой-верхней стороны радиатора под передней кузовным элементом, непсредственно напротив генератора. Подключите ваши фары к этому разъему.
Откройте панель доступа к блоку предохраниетелей, слева-внизу торпеды, напротив вашего левого колена. Вставьте новый 20-амперный предохранитель в правый-верхний угловой слот.
Блок реле находится за нижней боковой панелью (side kick) вногах водителя. Вы должны приобрести СВЕТЛОКОРИЧНЕВОЕ реле (такое же как реле фар находящееся в подкапотном блоке предохранителей) TOYOTA #90987-02006. Вы должны установить его между двумя верхними реле в блоке.
Если провода и контакты отсутствуют в разъеме, описанном в предыдущем шаге, используйте разъем находящийся за side kick"ом со стороны пассажира. Разъем расположен ближе к кузовной перегородке. Используйте такое же СВЕТЛОКОРИЧНЕВОЕ реле.
Для установки выключателя снимите заглушку, ниже руля слева. Вытяните разъем для подсоединения. Он примотан к жгуту на расстоянии около 10см за снятой заглушкой. Это маленький двухконтактный СЕРЫЙ разъем, подключенный к двум проводам в черной пластиковой трубке. Один провод БЕЛЫЙ с ЧЕРНОЙ полосой, а другой КРАСНЫЙ с ЧЕРНОЙ полосой. Подсоедините ваш выключатель к этому разъему (номер для заказа #00550-42966).
Расположение подкапотного соединения. Это одноконтактный, СЕРЫЙ разъем типа "мама", (КРАСНЫЙ провод в черной "трубочке"), примотанный к жгуту с правой-верхней стороны радиатора под передней кузовным элементом, непсредственно напротив генератора. Подключите ваши фары к этому разъему.
Откройте панель доступа к блоку предохраниетелей, слева-внизу торпеды, напротив вашего левого колена. Вставьте новый 20-амперный предохранитель в правый-верхний угловой слот.
Блок реле находится за нижней боковой панелью (side kick) вногах водителя. Вы должны приобрести СВЕТЛОКОРИЧНЕВОЕ реле (такое же как реле фар находящееся в подкапотном блоке предохранителей) TOYOTA #90987-02006. Вы должны установить его между двумя верхними реле в блоке.
Если провода и контакты отсутствуют в разъеме, описанном в предыдущем шаге, используйте разъем находящийся за side kick"ом со стороны пассажира. Разъем расположен ближе к кузовной перегородке. Используйте такое же СВЕТЛОКОРИЧНЕВОЕ реле.
Для установки выключателя снимите заглушку, ниже руля слева. Вытяните разъем для подсоединения. Он примотан к жгуту на расстоянии около 10см за снятой заглушкой. Это маленький двухконтактный СЕРЫЙ разъем, подключенный к двум проводам в черной пластиковой трубке. Один провод БЕЛЫЙ с ЧЕРНОЙ полосой, а другой КРАСНЫЙ с ЧЕРНОЙ полосой. Подсоедините ваш выключатель к этому разъему (номер для заказа #00550-42966).
Хорошо делай - хорошо будет!
Умом дебилов не понять!
Умом дебилов не понять!
Ответить
