Подскажите, где находится разъем под диагностику для адаптера OBD2! Если можно фото!

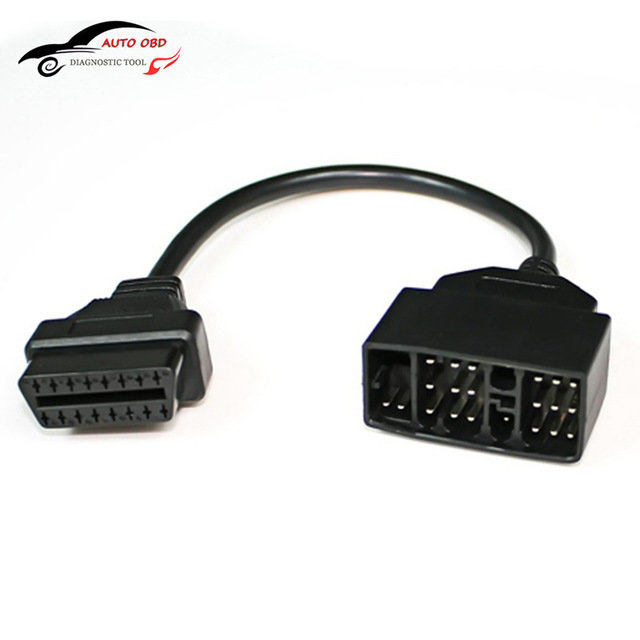

Диагностический разъём находится под капотом,разъем старый на 23 pin, поэтому нужен переходник с 23pin на OBD2, такой как на фото.

на вашем авто его может и не быть,если под панелью нет

Из всех 16-ти контактов разъёма OBD-II тебе требуется всего один проводок. И масса. Можно соединить сканер с контроллером двигателя без всяких переходников.

Над ногами водителя, увидите если загляните под пластиковую панель под рулевой колонкой.
