Как сделать компьютерную диагностику и считать коды ошибок по OBD-II на 626/Capella?

Предисловие.
Всем собратьям на 626 дорестайл,крупно не повезло ввиду отсутствия возможности производить самодиагностику,ввиду отсутствия волшебных контактов в колодке диагностики.Ну это ничего.Это лишь дало более сильную мотивацию,на решение проблемы.

Заранее прошу прощения за мой кривоватый технический язык.Ну не технарь я,жизнь вынуждает)))

Этап первый.Обзор приборов.Приобретение.

На всеми нами любимом аукционе ebay представлены как минимум три вида адаптеров для OBD-II диагностики.

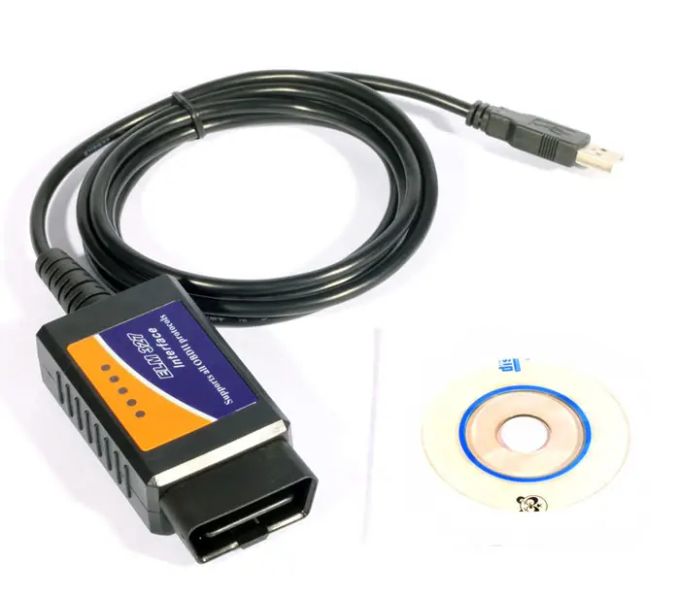

Вот такой на USB соединении

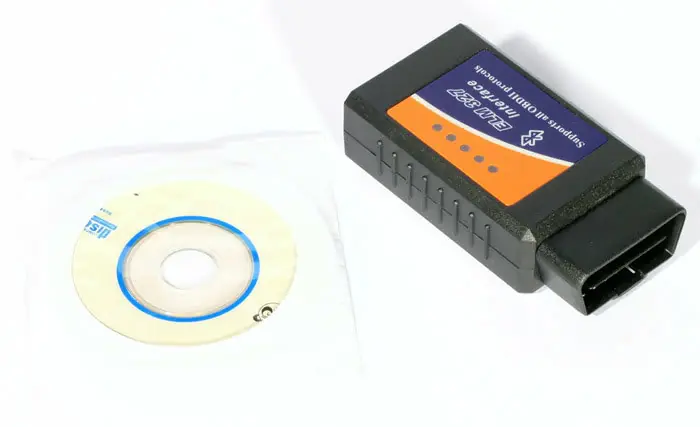

Вот такой на bluetooth

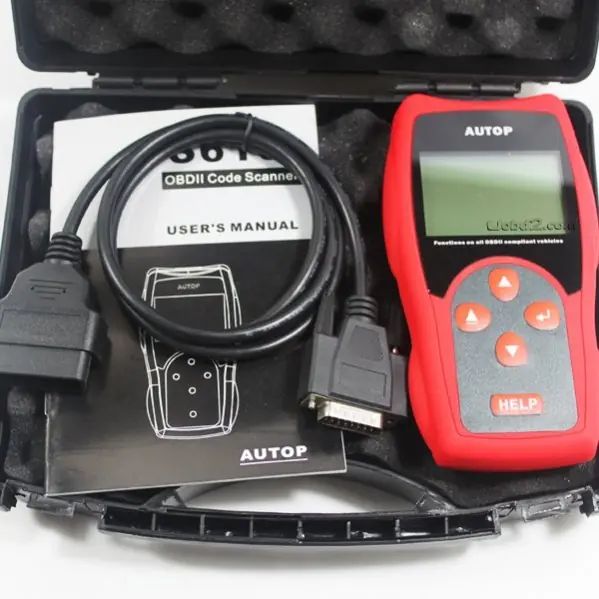

И вот такой не требующий присутствия стороннего устройства в виде компьютера или коммуникатора.

Если у вас есть ноутбук,нетбук,гуглофон,или даже смарт на симбиан,то ваши варианты первый и второй.Если всё плохо,то тогда только третий.

Первые два устройства,являются клонами устройств на чипе [URL="http://elmelectronics.com/obdic.html#ELM327"]ELM-327[/URL] Но немного почитав на эту тему,я выяснил,что elmelectronics использует чипы FTDI на которых собственно говоря и построены клоны.Те же яйца только в профиль,но цена в несколько раз ниже.

Итак с непосредственно выбором устройств разобрались.Теперь нас интересует,как же мы будем подключаться к ECU?Ведь OBD-II разъёма у нас нет!

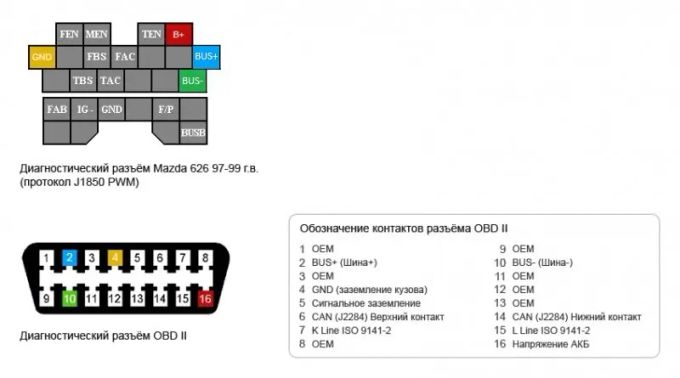

Можно конечно же использовать способ предложенный [B]daimos[/B] больше года назад.То есть от контактов адаптера,в наш подкапотный диагностический
разъём,согласно приведённой ниже схеме,цепляются сопли.

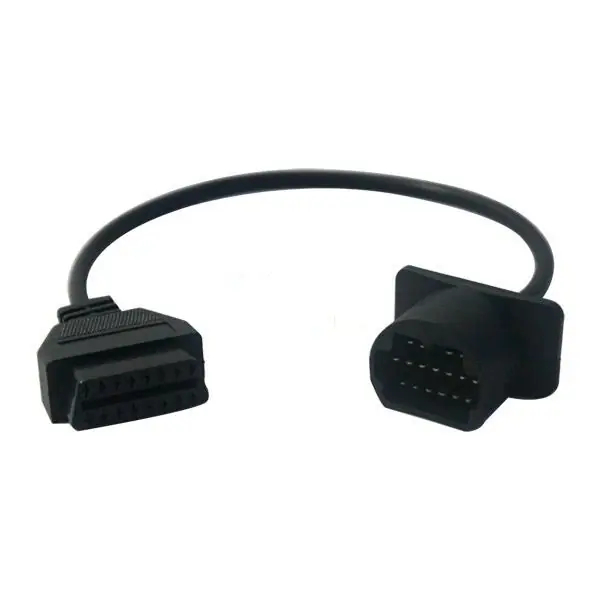

Но это не спортивно.Неужели потратив порядка 15$ на адаптер,мы не можем позволить себе потратить на переходник?Конечно же можем.И найдя опять таки на ebay или aliexpress вот такой 16pin OBD-II to 17pin Mazda переходник,который при желании станет затем донором для нашего разъёма.

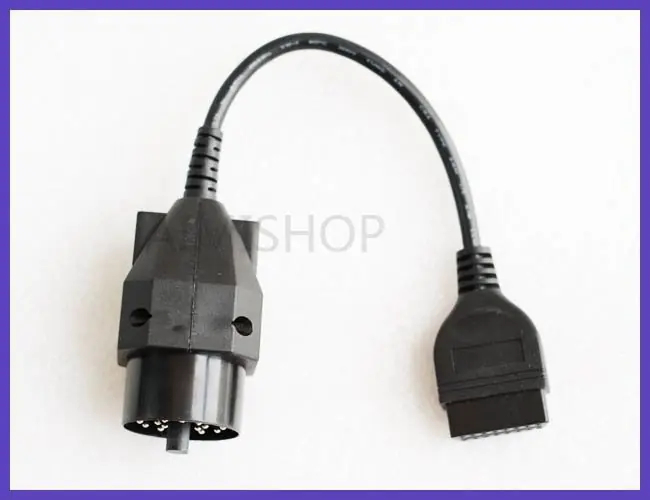

Или находим вот такой переходник от BMW или VAG по желанию,если сразу желаем заиметь OBD-II в салоне(нам от них понадобится только непосредственно OBD-II разъём)

[I]По поводу приобретения.Ну тут как бы в двух словах.Нужна банковская карта и привязка к PayPal.Нет карты?Пользуйтесь услугами посредников.И теперь по поводу барыжных магазинов,которые задвигают адаптеры стоимостью максимум 20$ ,по 2500рублей и выше.Это ппц.Слов нет.Даже если денег куры не клюют,то я бы не стал.[/I]

Этап второй.Переделка переходника.

Предположим мы получили адаптер и переходник.Я был несколько удивлён,когда получив переходник обнаружил,что распайка контактов не соответствует нужным нам контактам.Ну это ничего страшного.

Нам понадобятся
1)Четырёх жильный провод(желательно с экраном).Два метра если будем тащить разъём в салон,полметра если просто переделываем переходник.
2)Паяльник
3)Канифоль+олово+ортофосфорная кислота(ну или любой термоядерный флюс на ваше усмотрение,контакты на колодке ооооочень плохо облуживаются)
4)Кембрик термоусадочный сантиметров 20
5)Клей(резиновый или эпоксидка,на выбор)

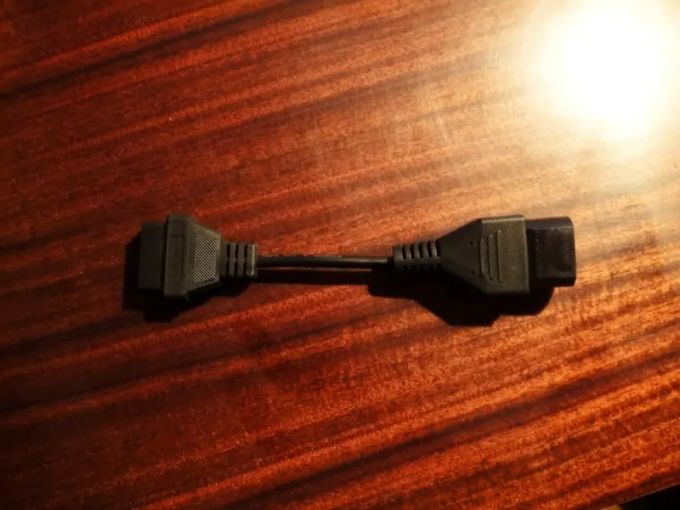

Вот собственно переходник

Погружаем его в кипяток с целью размягчить резинки натянутые на пластиковые штекеры.

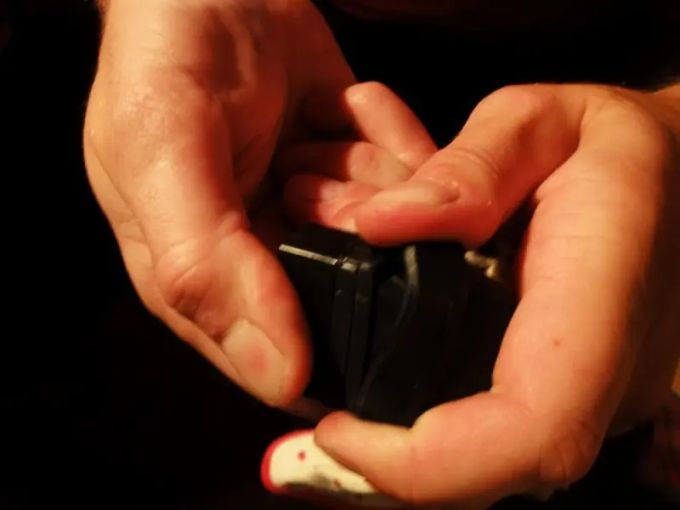

Достали минутки через две и стягиваем резинку

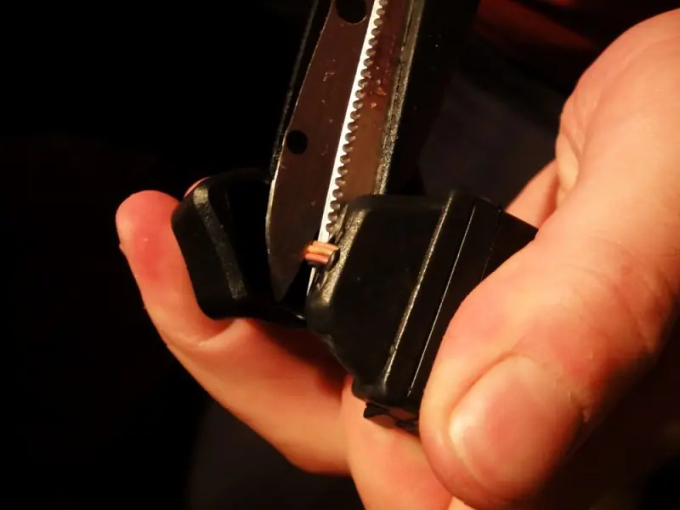

Стянули.Теперь перерезаем провода(они нам не нужны,мы будем припаивать свои)

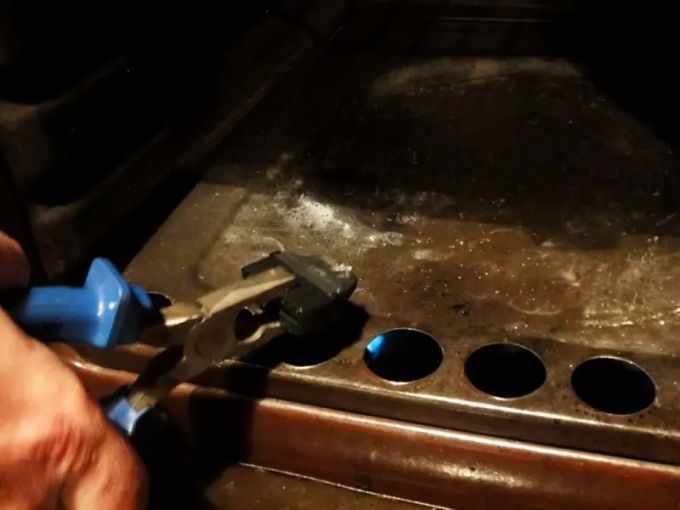

Теперь ответственный,но спорный момент.Нужно отделить компаунд от самой фишки из пластика.Я грел в духовке и потом держась за пластик,пассатижами раскачивал компаунд.Если есть строительный фен,думаю лучше им.Ну тут уже кто во что горазд.

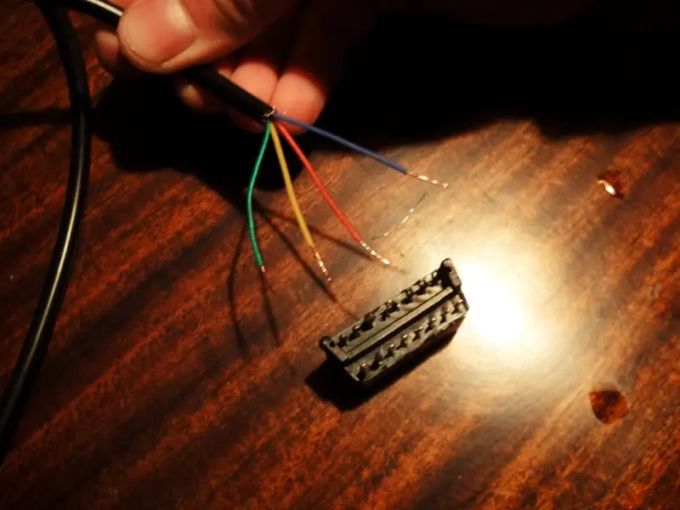

И вот разъём перед нами.
