Как снять генератора и поменять щетки на Функарго 2NZ-FE?

Итак, дело было вечером, делать на даче было нечего :)

Мотивация скрутить генератор сначала была из любопытства, да и греметь что то иногда начало. по пути решил проверить и клапан VVT-I с фильтром тонкой очистки.

Инструменты описывать не буду, это и так ясно - полный набор головок с трещеткой.
Да, и сама щетка генератора. Код запчасти - 27370-35060

[B]Открываем капот и смотрим на генератор :)[/B]

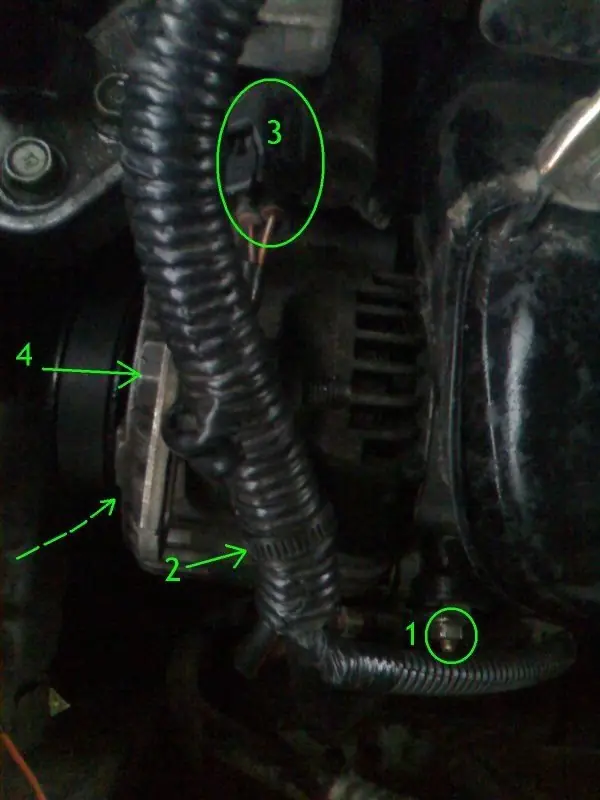

1. Отсоединяем проводку.
- Гайка - "1" - она скрывается за пластиковым кожухом - откручиваем ее.
- Провод - "2" - крепится на клипсе - аккуратно отсоединяем от планки.
- Разъем клапана VVT-I - "3" - отсоединяем.
2. Откручиваем оставшиеся гайки и болты, которые собственно крепят генератор.
- Болт - "4" - увидите его на планке, по которой собственно осуществляется натяжение генератора. аккуратно откручиваем его.
- Планка сама тоже крепится гайкой - ее вы увидите выше. откручиваем.
- Пунктирной стрелкой обозначен самый противный из болтов, осевой так сказать, он в самом низу находится.


На этом рисунке он виден лучше, отмечен красной стрелкой. Откручивать его придется долго, да еще и WDшкой надо поработать. Напротив есть датчик SRS для Airbag. так вот, его лучше снять вместе с крепежом (2 болта отвернуть).
3. А теперь снимаем генератор. просто тащите по чуть-чуть его наверх, его больше ничего не держит.

[B]Разбор генератора[/B]


1. Снимаем крышку. Откручиваем 3 гайки сверху и одну (помечена стрелкой) сбоку.


2. Вот и наша щетка.
- Откручиваем болтики, показанные красными стрелками ("1" и "2").


3. А если нужно разбирать дальше?
- Зелеными кружками и стрелками показаны болтики и гайки, которые надо отвернуть. они тоже все противные, так что обработайте их слегка WD, а потом приступайте.
- Переверните другой стороной. Там будет шкив, а внутри громадная гайка. так вот ее тоже - да да - придется скручивать.
- Теперь аккуратно разделите генератор на две половинки.
- Этот разбор нужен, если следует заменить ролики на осях (их там два - с двух сторон).

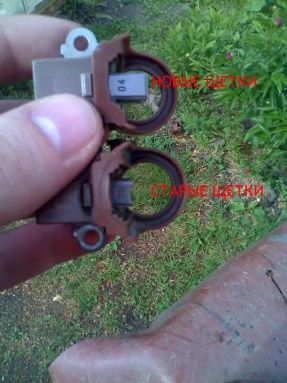

4. А вот смотрите, что произошло со щетками после 140 тыс. км. пробега. они даже в пазики уже не заходили, так что замена вполне своевременная. Рядом для сравнения - новые щетки :)

[B]Сборка генератора[/B]
Тут все просто, в обратном порядке. собирать легче, чем разбирать в данном случае.

PS. Для простых комплектаций Фунтов используется генератор на 70 Амперов. Если у вас много доп.оборудования в стоке - подогрев зеркал, туманки и прочие энергозатратные "ништяки" - то у вас скорее всего и генератор мощнее - на 90 Ампер. соответственно и щетки в них - разные.
PS2. Покупал щетки в toypets.ru, доставили через 3.5 часа после заказа. Стоили 345 рублей. не реклама, но все таки приятная фирма, особенно после Экзиста.
