На улице стало потеплее, хотя накануне выпало сантиметров 20 снега, и решил реализовать давнюю задумку по изготовлению каркаса под тент на свой УАЗ. Давно была такая мысль, особенно когда приходилось что либо перевезти а этому мешали осадки, или спать на рыбалке под открытым небом, да и просто скрыть от лишних глаз груз.
Созвонившись с отцом в пятницу решили этим заняться в субботу. Встав пораньше я прикинул высоту предполагаемой конструкции, записал предполагаемое количество материала, метизов отправился по строительным базам. Высокий каркас решил не делать, немного выше кабины, ввиду того что на ветер и так автомобиль идет с заметным напрягом, а высокий тент будет еще сильнее его тормозить.
На базе было куплено 8 метров 80 сантиметров профильной трубы 25х25 мм, для изготовления восьми вертикальных стоек по 110 см. для крепления по четыре штуки на борт, которые впоследствии крепил к борту тремя мебельными болтами 8 ммх6см, почти сразу выявился нежелательный момент, при открывании бокового борта прикрепленные стойки не давали ему полностью открыться и упирались в землю, в связи с чем было решено отрезать от каждой стойки по 10 см.
В виду того, что конструкция предполагалась легкосъемной, и управлять с нею должен один человек, то верхние дуги каркаса решено было изготовить из профильной трубы 22х22 мм. которые будут вставляться в стойки прикрепленные к борту из профиля 25х25 мм. и фиксироваться через просверленное через оба профиля сквозное отверстие болтиками 6ммх3см.
В целях экономии в результате дуги были сделаны из дюймовой трубы, которой осталось в достаточном количестве после ремонта отопления в доме)).
Профиль 22х22 мм. в количестве четырех метров был порезан на отрезки по 50 см. получилось 8 штук, они то и вставлялись в стойки закрепленные к бортам на глубину 20 см.

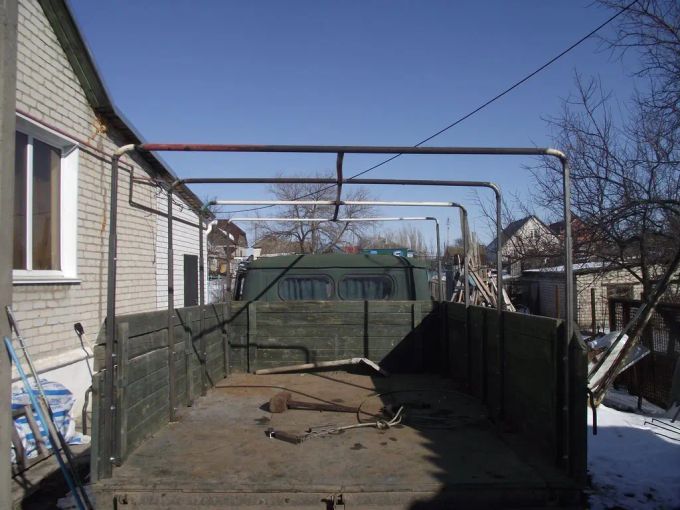

К профилю 22х22 мм. были приварены уголки от дюймовых труб, заранее нарезанные болгаркой, впоследствии соединенные отрезками той же дюймовой трубы. Все прихватывалось сваркой на месте, в кузове.
Затем дуги во избежание продольного качения были в середине также скреплены при помощи сварки и дюймовой трубы. После этого верхняя часть каркаса была снята на землю и проварена как следует. После проварки все было установлено обратно на кузов, вес оказался в районе 20 кг. и установить все можно вполне одному человеку.
Сварные швы были обработаны с помощью балгарки и шлифовального диска. Затем верхняя часть тента была опущена еще на 15 см. путем сверления еще одних отверстий диаметром 6мм. на стойках верхней части выше просверленных ранее на 15 см. Сверлил только после того как опустил на 15 см. в стойку борта через отверстие в стойке борта, что бы не было проблем с совмещением.
Думаю это будет оптимальная высота ввиду того, что автомобиль частый гость в лесу, на рыбалке, и лишние сантиметры над крышей не к чему.
В ближайшее время конструкция и кузов будут покрашены, уже купил банку краски "Хакки". В дальнейшем сварные швы каркаса будут обмотаны изолентой.
Сейчас просматриваю варианты пошивки тента или покупки готового, если кто то сталкивался с материалами изготовления тента, прошу совет какой будет практичнее.
Если бы все было сделано из профиля смотрелось бы эстетичнее, но под тентом этого видно не будет))).
Потребовалось:
материал:
- 8 метров 80 сантиметров профильной трубы 25х25см. (39 руб/метр)
- 2 метра профильной трубы 22х22 см. (37 руб/метр)
- 8шт. дюймовых уголков. (было своё)
- 8 метров дюймовой трубы (было своё)
- болты, гайки, шайбы, гровера - около 200 руб.
инструмент:
- болгарка с обрезным диском по металлу и шлифовальным.
-дрель со сверлами 8 и 6 мм.
-молоток.
-бородок.
-мелок.
-электросварка.
-гаечные ключи на 10 и 13.
