Всем любителям "рукоблудия", в хорошем смысле этого слова, ПРИВЕТ! ;)
Захотелось немного рассказать о своём проекте, которым занят уже не первый год.

Немного предыстории: Увлечение бричками, движимыми электрическими моторами у меня началось с покупки Приус 20, собрал один электровелосипед, потом другой, потом покупал готовый, в итоге продал все, хотелось нечто более интересное. Затем приобрел себе как вторую машину MMC I-miev, поездил чуть меньше года, продал из-за обстоятельств... Ну и так как был ранее опыт езды на кабриолете, правда только тест-драйв, с покупкой не срослось, очень хотелось себе машину без крыши, ну и теперь уже конечно же на электротяге...

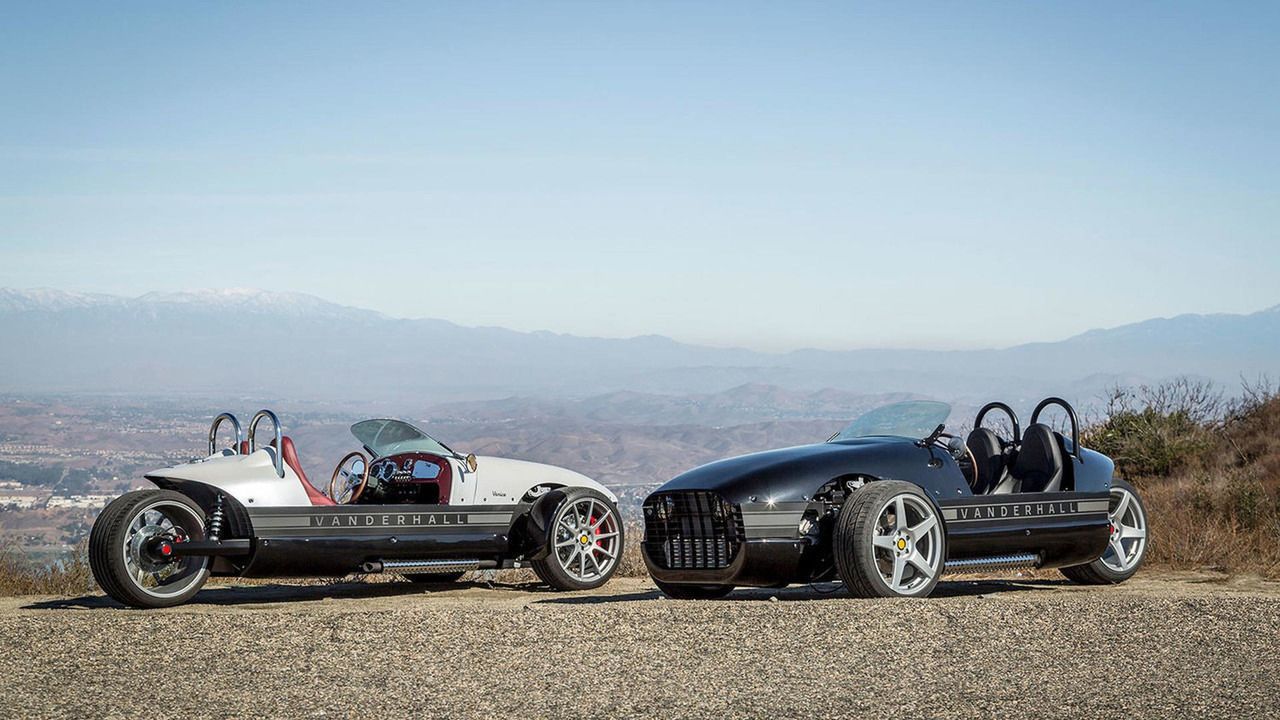

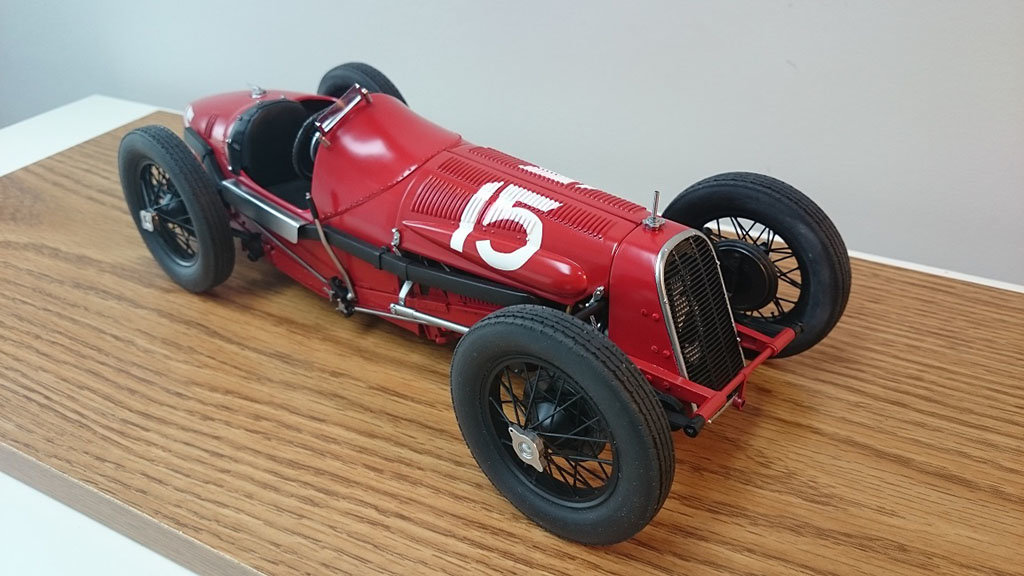

Засматривался на Morgan ev3, но больше всего вдохновил дизайн Vanderhall Laguna/Venice, вот собственно и строю теперь его уменьшенную реплику, менее мощную, заднеприводную... :)

Теперь обо всем по порядку:
1. Заднее колесо было решено сделать на базе Мотор-колеса Leili 3000Вт, но это номинальная мощность, данный мотор при грамотном термоконтроле может и до 15кВт выдавать, но конечно же нужен хороший контроллер.
2. С контроллером я вроде определился, скорее всего это будет Ядрёный контроллер 12Ф, наши земляки разрабатывают, можно будет снимать с мотора до 10кВт. Хотя не исключаю временный вариант вроде китайского контроллера на 2кВт на первое время.
3. Батарея...Раму рассчитывал на батарею из ячеек от Ниссан Лиф, но пока жаба давит покупать (да и в продаже есть только ячейки около 70% емкости, а хотелось бы 85-90), да и есть свинцовые акумы от ИБП, на первое время хватит.

Это что касается электро, теперь об остальном...
1. Рулевая рейка и колонка от Оки
2. Амортизаторы велосипедные воздушно-масляные (возможно перейду на пружинные...)
3. Передние колеса на 20" вело ободах (для чопперов), велоспицах и вело-втулках (на пром подшипниках, для ДХ вилок), задний алюминиевый мото обод 16", толстые 4мм мото спицы, покрышки тоже от вело-чопперов.
Да, 16" мотообод - это по диаметру абсолютно тоже, что и 20" велообод.

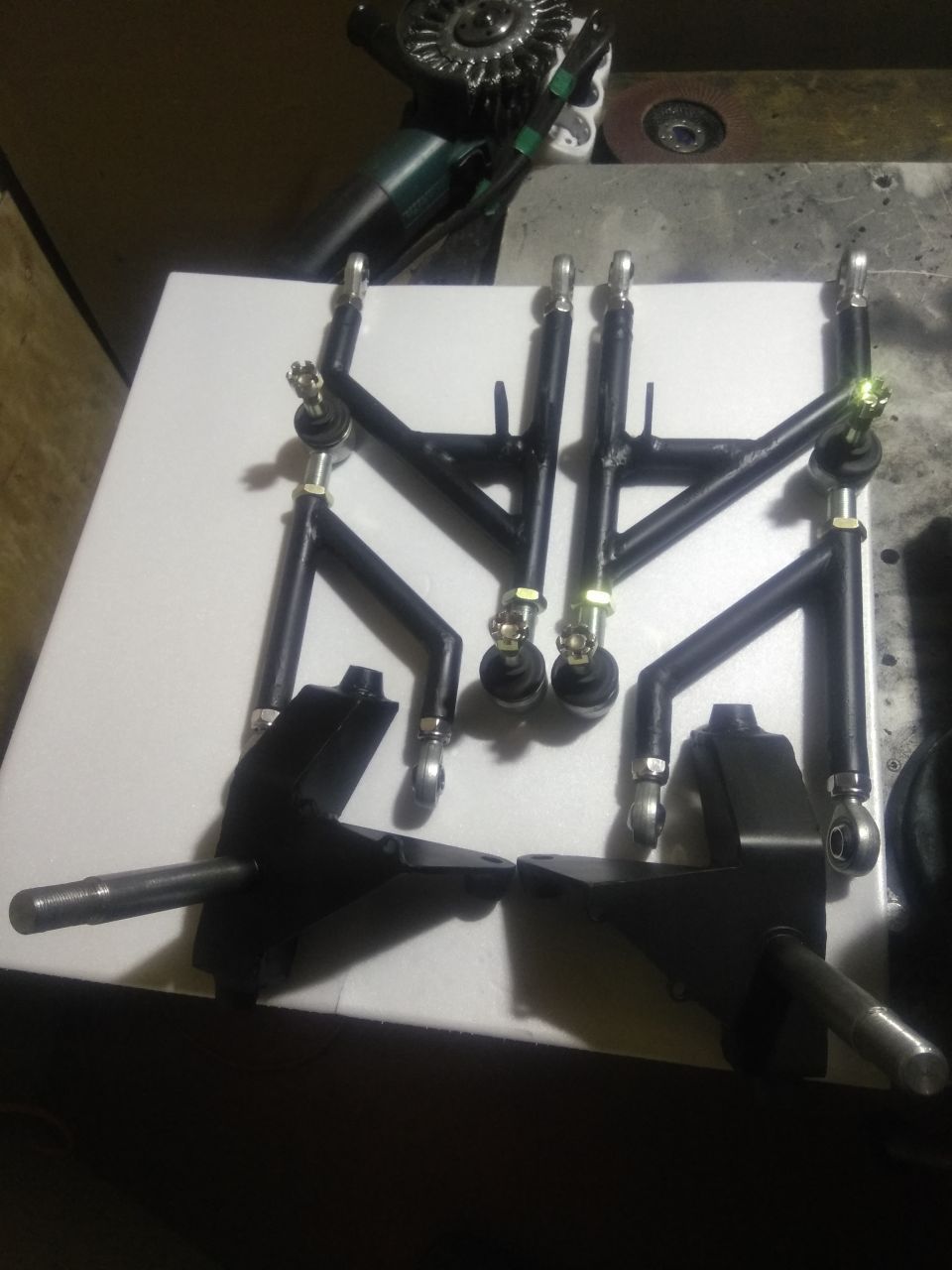

4. Подвеска спереди двухрычажная, на ш/с, шаровые от китайского квадрика. Сзади маятник от мощной электро-вело рамы Teleportator. Выворот хороший получился! ;) Ход подвески около 130 мм, клиренс 170 мм.
Скорее всего придется ваять ещё и стабилизатор поперечной устойчивости.
5. Оптика как на оригинале.

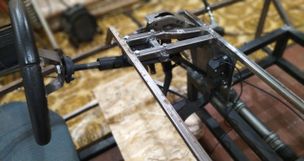

6. Сама рама из стали ст3пс 1.5-3мм, поворотные кулаки и оси из ст20,
7. Педальный узел: Педаль тормоза Приус 20 (укорочена), педаль газа электронная ноунейм из Китая.
8. Тормоза четырех-поршневые от вело ДХ байка под ДОТ тормозуху. ГТЦ будет от картинга. (ещё не заказал)
9. Кузовные панели будут из дерева, а так же стекловолокна с финишным слоем из карбона.

Да, мест в машине будет 2, чтоб можно было покатать детей, жену, которым большое спасибо за терпение и помощь! :)
Не спрашивайте где я на этом буду ездить...)) сам ещё не знаю, по идее если мощность мотора ТС менее 4квт, то регистрировать не надо, достаточно прав категории М даже. Но мы все прекрасно знаем в какой стране мы живем... :)
Для меня этот проект всё же больше для того, чтобы проверить в себе инженерный талант и просто для того, чтобы что-то "творить" своими руками, надеюсь выйдет неплохой аппарат... ) Да, проектировал частично в программе частично по интуиции, нагрузки на узлы рамы не проверял на компе, пока ещё не научился... так что сильно не пинайте))

Обязательно буду обновлять отзыв, как доделаю тормозную систему, сейчас надо сделать тройник от вело гидролиний (М8х0.75) на авто стандарт (М10х...) закрепить педальный узел, закрепить рулевую колонку и доусилить раму. А самое главное дождаться контроллер...))

Всех благ! Спасибо что заглянули!
Опубликован 4 года назад
Оставить комментарий

Дополнения



Всем привет!

Решил рассказать о том, что уже сделано, конечно ещё работы много остаётся, но и сделано достаточно.

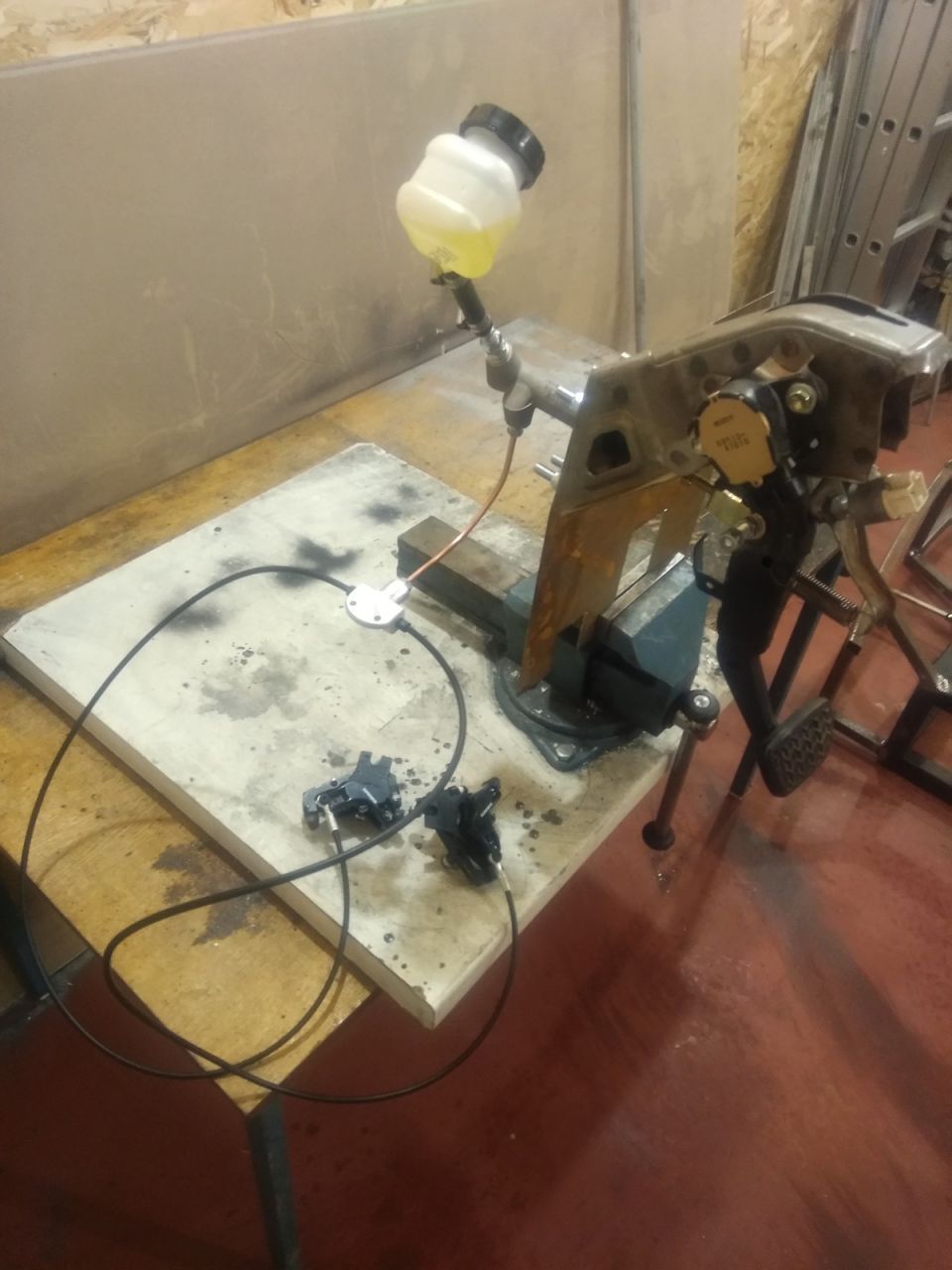

Первое - это конечно тормоза.

Тут я начал с того, что выточил из алюминия тройник с двумя отверстиями с резьбой М8х0,75 (под вело-гидролинии) и одним М10х1 (под медную трубку от ГТЦ), затем посчитал диаметры поршней на калиперах(суппортах) пришел к выводу, что надо ГТЦ с диаметром поршня менее 20мм, и чем меньше, тем лучше. :) Тут уж помогли форумы, где я и нашел подходящий вариант - Главный цилиндр сцепления от Дэу Нексии (диаметр 15,9мм)....



Всем привет!

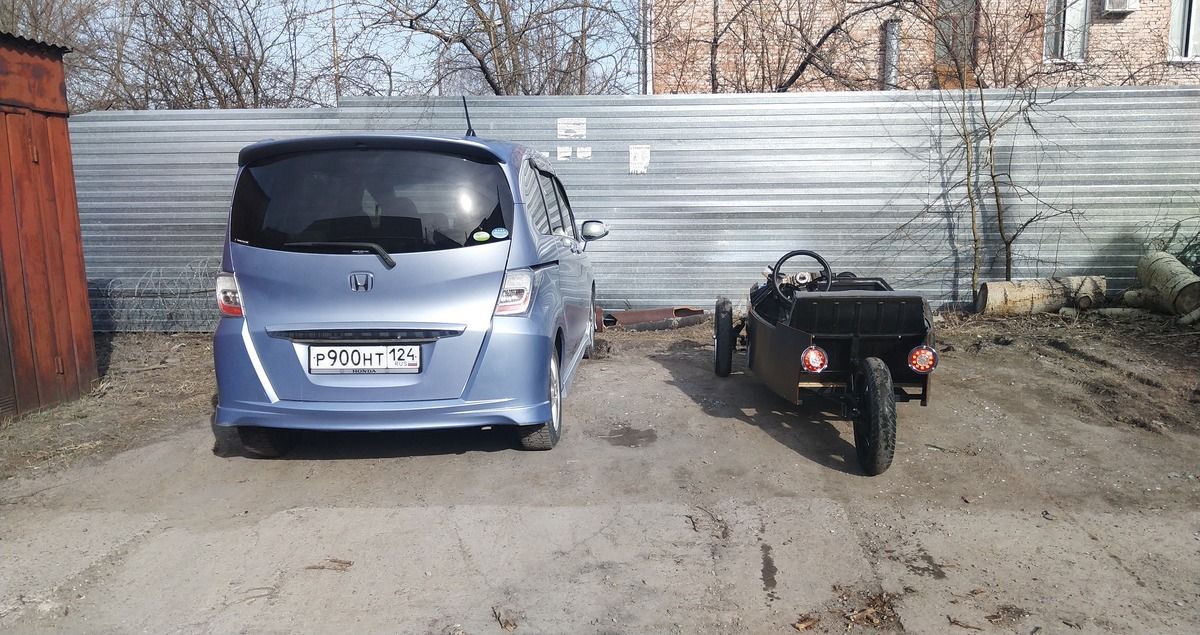

Работа движется, машинка уже ездит, обзавелась "гитарой" и замком зажигания от 2108, фары, стопы, поворотники, все работает, контроллер включается от замка зажигания. Поставил на заднее колесо механический тормоз и подцепил на него ручник.

Первый выезд показал, что надо протянуть спицы на передних колесах, тормозов немного маловато, когда едешь вдвоем, но сейчас не работает рекуперация, контроллер гумно, ещё и греется адски.. :( Всё ещё жду хороший.

Но тем не менее максимальная скорость по GPS была 55км/ч....



Занимаюсь салоном и грязезащитой!

Не зря когда-то меня Мама шить научила! ;)

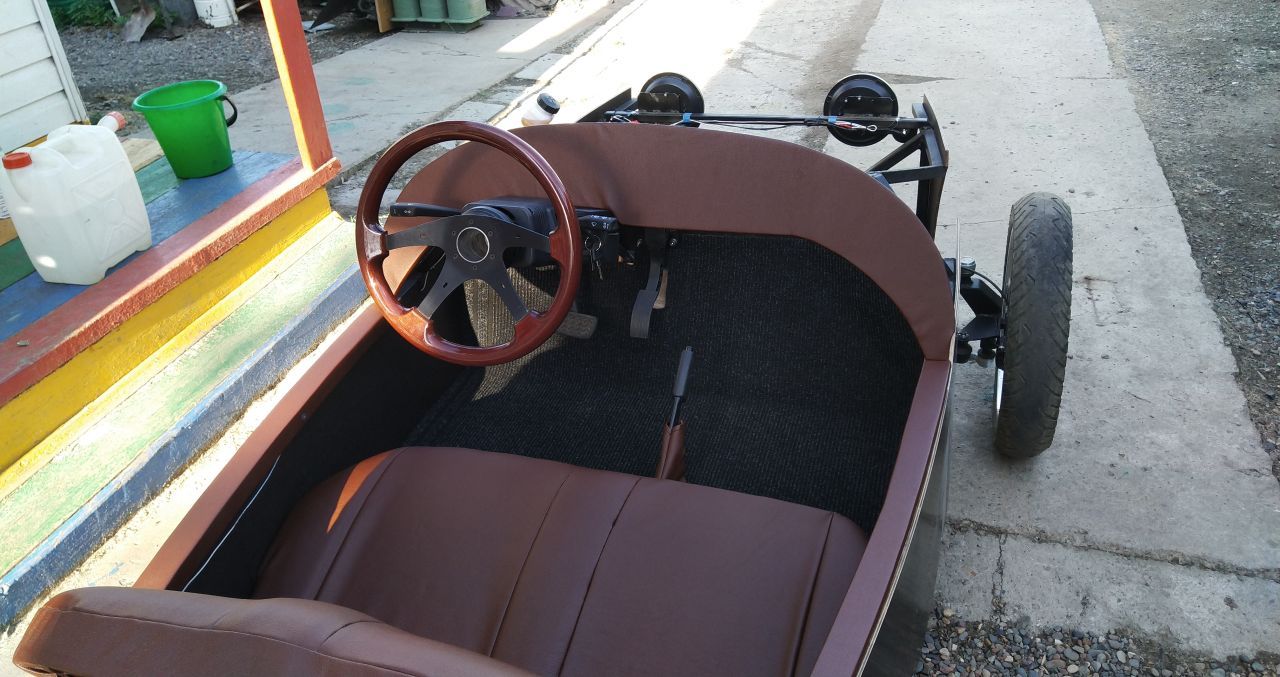

Основа сидения - заднее сидение от Ford Escort 1984г.в., материал экокожа (остатки от дивана на терассе), руль итальянский, переходник надо доработать...

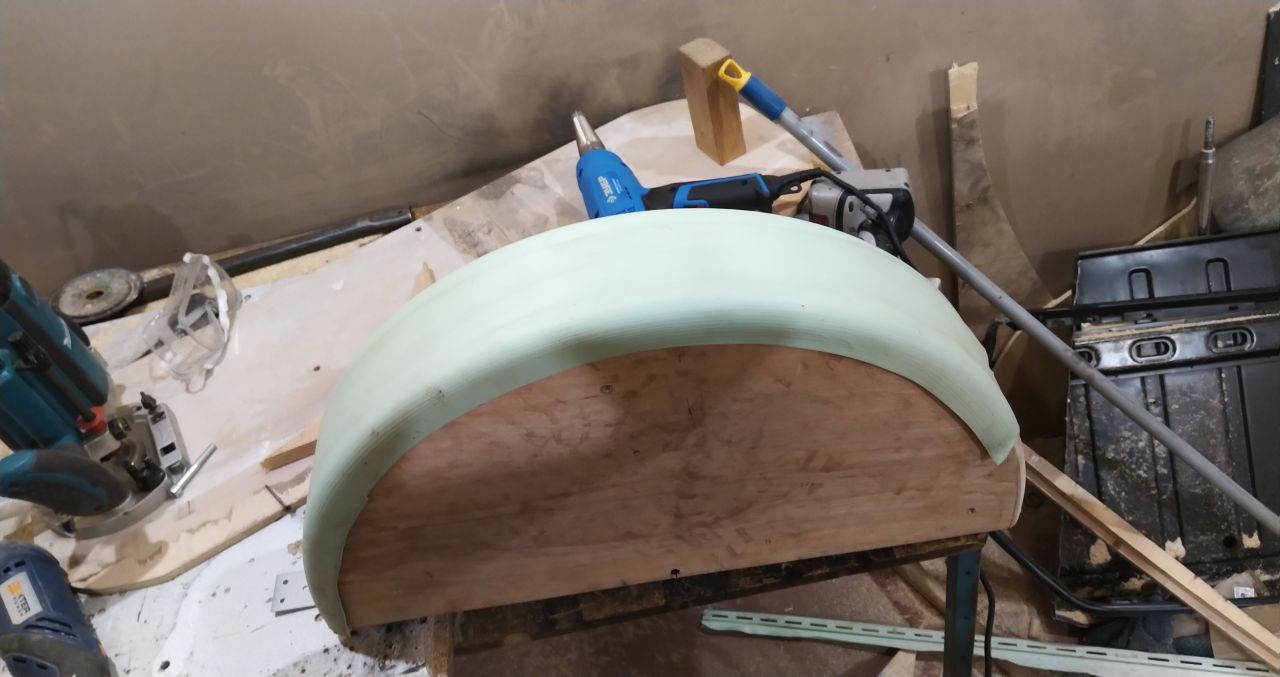

Ну и крыло... из сайдинга! ;) По секретной технологии!

Делаю внешку к 9 мая!

А ещё из новостей: доковылял я таки свой контроллер и включил рекуперацию, теперь тормозов хватает, как и предполагал. Ну и наконец-то мне отправили долгожданный Ядреный контроллер, но надо готовиться и менять батарею....



Привет всем!

Неделю назад пришел мне новый контроллер, стал я разбирать проводку и прокладывать по уму, когда вскрыл изоляцию увидел, что тоненькие фазные провода на Китайском простом контроллере (который рассчитан вообще на 1500вт, но у меня выдавал около 3000вт) начали плавиться и разрушаться, вовремя я однако туда залез! :)

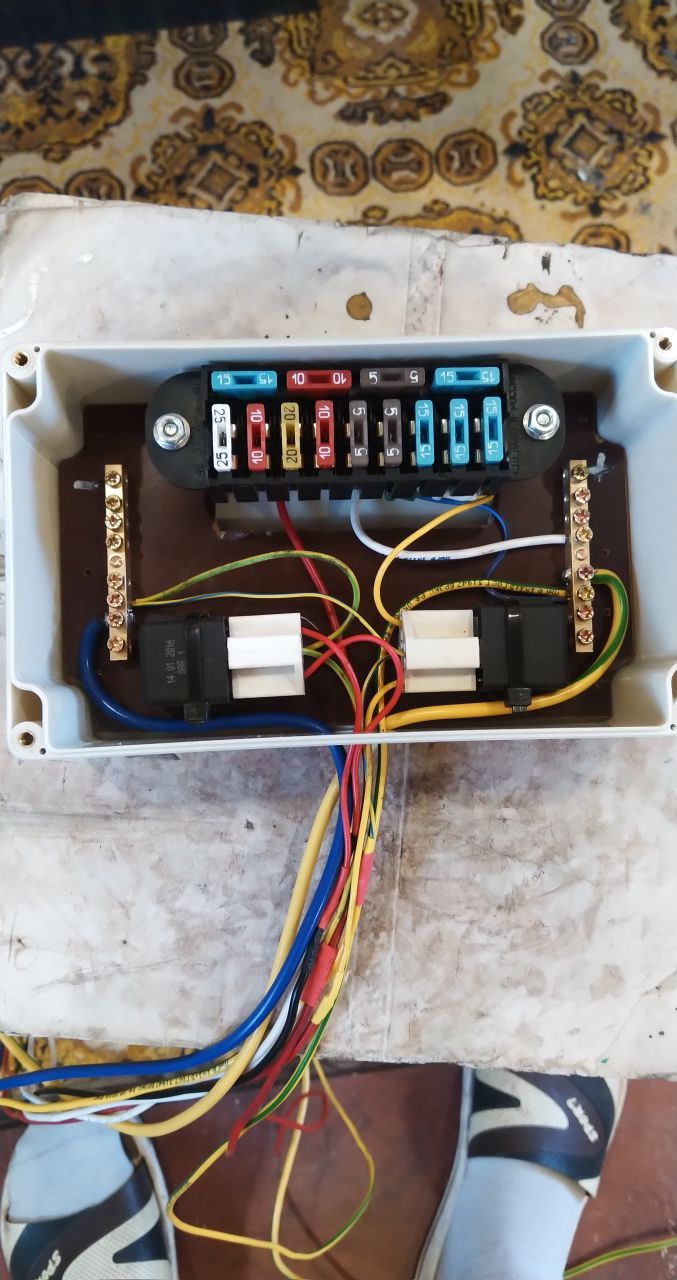

Заодно решил сделать коробочку, где будут размещены реле и предохранители, чтоб всё как на полноценном АВТО)) Потом поставил панель, разместил на ней тумблеры (зад.ход, габариты, фары, переключение режимов скорости), ну и экран нового контроллера....



Ну чтож, наконец-то это случилось, батарея

отбалансирована (1 фото), собрана на ячейках NMC 45aч, 21S, то есть 21шт по 3.7в, итого 77.7в средняя точка.

Вес получился 18.6кг.

До этого у меня была свинцово-кислотная батарея 72в 27ач, но фактически ёмкость была раза в два меньше. За то вес был аж 45кг.

Теперь с этой батареи я могу снимать всю мощность, на которую способен контроллер, итого в Пике выходит 10.5кВт или 14л.с. и учитывая, что еще и вес снизился на 26кг, то динамика получилась впечатляющая! Конечно мотор и контроллер в таком режиме греются и нуждаются в доп охлаждении, но есть пути решения....

, пробег 180 км

Всем привет!

Начну с того, что осенью я по своей глупости на асфальтовом пятачке вдали от дорог умудрился перевернуть трицикл, слава богу даже шлем не поцарапал, обошелся парой ссадин: на колене, да на локте. Решил подрифтить, дурак...:))) Забыл про то, что я сижу слева и центр тяжести смещён, а я решил поворачивать направо. Ранее я так пробовал, но на передней части было 45 кг батарей, а сейчас стало всего 17кг. Скорость была небольшая, поэтому всё обошлось не так страшно.

На трицикле пришлось заменить полностью поворотные кулаки и переспицевать передние колеса толстыми мото спицами 3,2мм, т....



Давно не писал о своем трицикле, дело в том, что мы таки решили перебраться в Крым с семьёй, уехали в феврале 2021, пришлось продать контроллер и батарею, нужны были деньги для переезда...

Прожили этот год в Севастополе просто отлично, если бы не возникли проблемы со здоровьем и отсутствием возможности их решить в Крыму...с медициной там пока беда, даже у нас в Сибири всё куда лучше. В итоге вернулись обратно под НГ 2021-2022.

Раз я вернулся, то было принято решение доделать наконец трицикл. По принципу "мощно,но не дорого" был куплен на Авито контроллер Votol em150SP (Способен он на 13-18кВт мощности) с экранчиком всего за 9тыс.руб. Ну и куплены 10 консерв от Ниссан Лиф, чтобы вышла батарея 72в и около 40ач по 1,8тыс.руб. за шт, БМС АНТ 20s 300A за 5,6тыс.руб.

Итого:

1.Контроллер с экраном 10тыс....

, пробег 700 км

Всем привет!

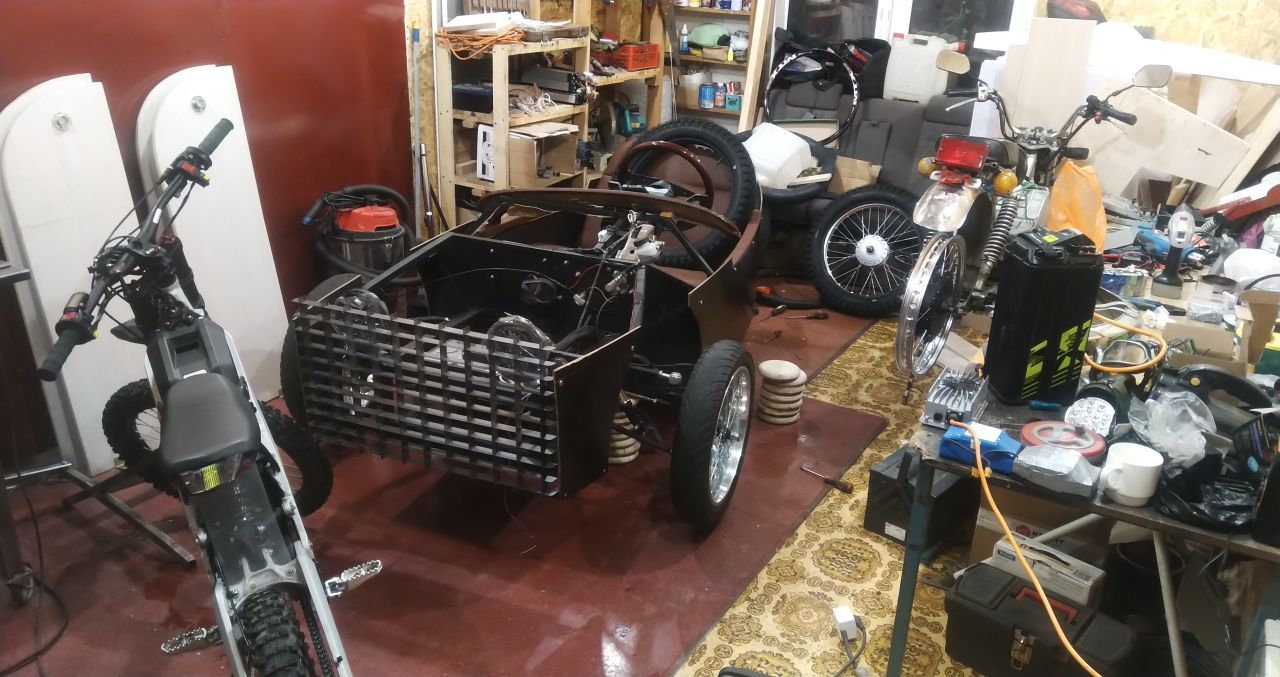

Занялся вплотную кузовом, из стеклопластика сделал почти все панели на данный момент, остался только капот.

В этом видео рассказываю про технологию. Болванки-матрицы у меня одноразовые.

https://www.youtube.com/watch?v=PHPEjbESYIA

Вот как это всё выглядит на фото теперь:

Оформление кузовных панелей.

Буквально вчера попробовал очень бюджетную технологию, в отличии от выведения деталей и покраски...

Обтянул задний обтекатель поролоном на клеевой основе (для шумки авто) и экокожей, вышло вполне неплохо....

, пробег 800 км

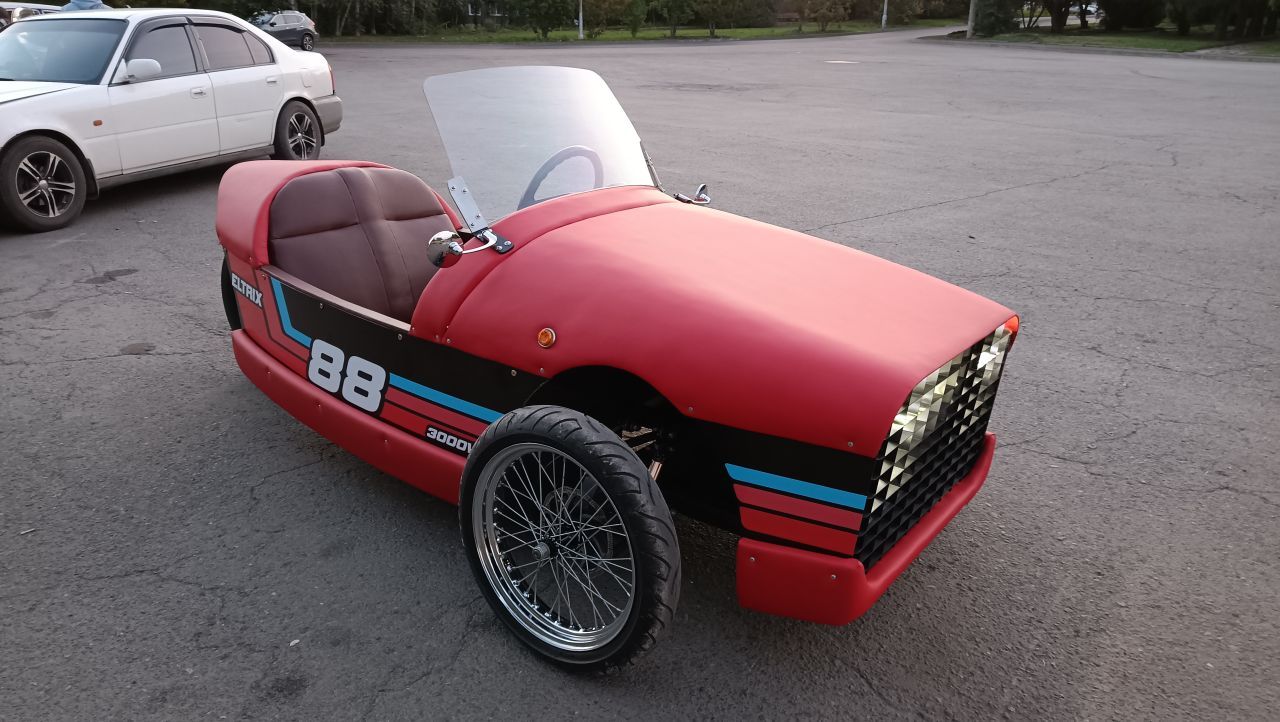

Чтож, решил таки завершить историю тут в своём отзыве-бортовике))

Кузовные детали были доделаны, сделал и лобовое стекло из монолитного поликарбоната.

Так же по дизайну хорошего друга Ивана Землякова сделал наклейки, которые на мой взгляд, удачно вписались!

По мотору была доделана продувка, испытана. Поставил вкруг моторезину и спереди мото обода для большей прочности.

Ну и прокатился немного, сделал фотосессию на память! :)

Вскоре трицикл отправился в Тюменскую область в ЗАТО Лесной к новому владельцу!...

, пробег 800 км
Расскажи о своей машине
Добавить отзыв об автомобиле

Комментарии


Сообщений: 1713
Очень круто! Экологично,в духе времени! Но раз у Вас колеса спицованные,то может копию Моргана сделать?Ещё и стиль быллоб.....
18
1
Ответить

Сообщений: 1713
Не,реально круто,вернулся-фотки пересмотрел! Я самокат с эл.мотором делал в 2005-ом, не поехал-ремни приводные только ел...
Но желание сделать электричку осталось! Мечта квадроцикл на 17-х низкопрофильных колесах....
Такой знаете,с боковыми понтонами развитыми!
9

Ответить

автор
Красноярск
Сообщений: 260
Лев 52
Очень круто! Экологично,в духе времени! Но раз у Вас колеса спицованные,то может копию Моргана сделать?Ещё и стиль быллоб.....
Спасибо! Сам долгое время думал про Морган, но чем-то меня его дизайн отталкивает...)
8

Ответить

автор
Красноярск
Сообщений: 260
Лев 52
Не,реально круто,вернулся-фотки пересмотрел! Я самокат с эл.мотором делал в 2005-ом, не поехал-ремни приводные только ел...
Но желание сделать электричку осталось! Мечта квадроцикл на 17-х низкопрофильных колесах....
Такой знаете,с боковыми понтонами развитыми!
Сейчас с самокатами проще, можно на мотор-колесах тоже собирать. А квадрик можно из обычного бензинового легко переделать, есть куча моторов bldc выносных, а потом колеса на авто r17 сменить и добавить боковые пороги и т.д) в общем всё возможно! ;)
5

Ответить

Altay
Сообщений: 176
За первые фото уже 5 ставлю
13

Ответить

НСК
Сообщений: 1073
Отлично процесс идёт, молодец!) Тоже люблю подобным заниматься, но не в таких масштабах пока))
(OO==[ ][ ]==OO)
Оценивай свою победу тем, чем тебе пришлось пожертвовать ради неё.
5

Ответить

Красноярск
Сообщений: 17669
Молодец
ЗАКАЗ АВТОБУСА/МИКРОАВТОБУСА//т.251-28-28 КРАСНОЯРСК.
Могу глянуть что- нибудь для Вас у нас.
5

Ответить

Хабаровск
Сообщений: 24753
Подзатупил ты с геометрией подвески ИМХО, но на тех скоростях, которые эта штука будет развивать, наверное, будет не критично. Да и не хочу критиковать чужой труд для себя :))

Не могу вот понять, куда у тебя водитель ноги протянет к педальному узлу. Обычно педальный узел получается прям около рулевой рейки, а у тебя там перекладина рамы.
Не патриот. Но поддерживаю.
1
1
Ответить

автор
Красноярск
Сообщений: 260
~Andy~
Подзатупил ты с геометрией подвески ИМХО, но на тех скоростях, которые эта штука будет развивать, наверное, будет не критично. Да и не хочу критиковать чужой труд для себя :)) Не могу вот понять, куда...
Почему же, критика приветствуется, можно же еще что-то поправить) что не так с подвеской?
Скорость максимальную я считал около 80км/ч, но думаю, что мне и 60 км/ч хватит..
Как руль закреплю и педальный узел, будет видно, место для ног есть, даже мне с ростом 183см.
7

Ответить

Барнаул
Сообщений: 263
Автор молодец! Красиво делаешь, по "феншую".
ИМХМО, тормоза и ступичный узел от велика не надежен, какова примерная расчетная масса аппарата в собраном сосстоянии и с 2 мя пассажирами?? Килограмм 200-300??? для аналогии брать массу обыкновенного мотоцикла и смотреть какие там тормоза установлены. После нескольких торможений велосипедные "тормозилки сдуются"
14

Ответить

Барнаул
Сообщений: 263
За идею и отзыв только "5"!!!
4

Ответить
djoq
Иркутск
Смутили тормозные диски и амортизаторы от велика, все- таки вес на стальном каркасе- это не алюминиевая рама с карбоновыми панелями. От мопеда или мотика и то и то лучше подойдет и с запасом на более высокую скорость и управление. Это сейчас 60-80 км/ч. А потом, уверен, захочется больше, да еще на эл. тяге от лифа. Скорее эти элементы, их крепления придется переделывать, а это снова время- деньги.
7

Ответить

автор
Красноярск
Сообщений: 260
Antoni_l
Автор молодец! Красиво делаешь, по "феншую". ИМХМО, тормоза и ступичный узел от велика не надежен, какова примерная расчетная масса аппарата в собраном сосстоянии и с 2 мя пассажирами?? Килограмм...
На счет втулок передних колёс тоже не сильно уверен, но надеюсь выдержат, если что там подшипники легко меняются. А тормозов точно хватит, самый главный тормоз в заднем колесе - электромотор. Тормозить будем прежде всего рекуперацией!
4

Ответить

автор
Красноярск
Сообщений: 260
djoq
Смутили тормозные диски и амортизаторы от велика, все- таки вес на стальном каркасе- это не алюминиевая рама с карбоновыми панелями. От мопеда или мотика и то и то лучше подойдет и с запасом на более...

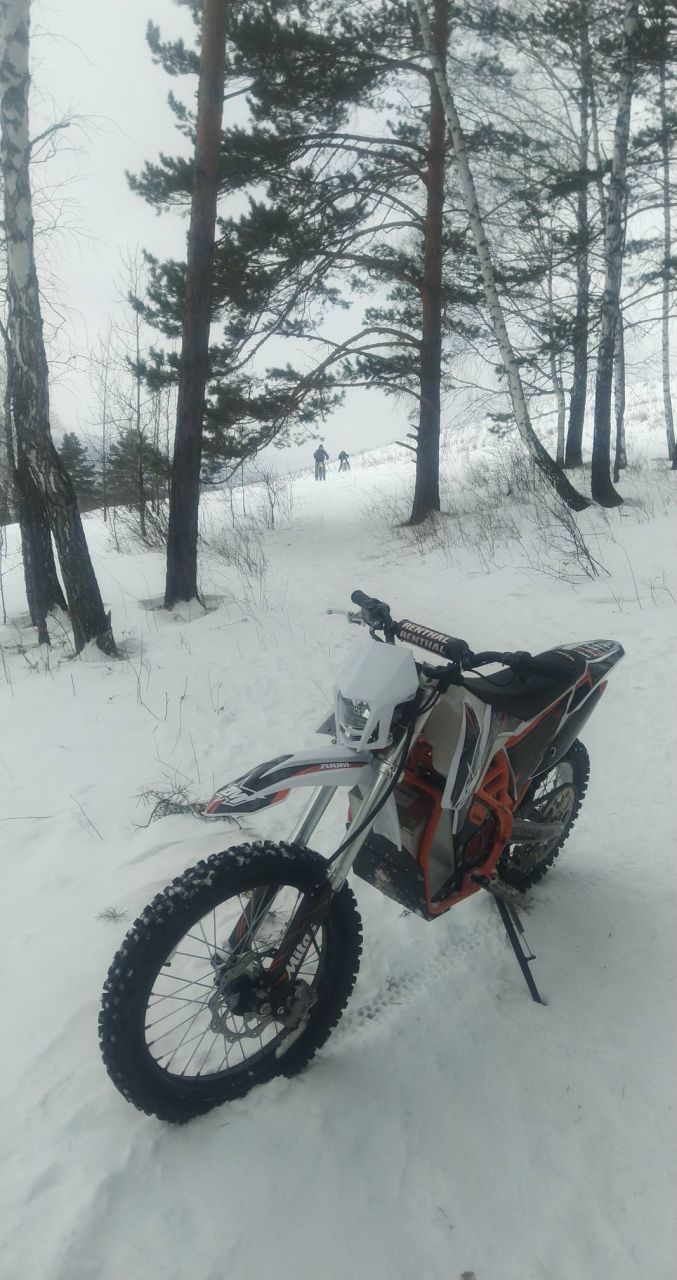

Такие же примерно тормоза имеет к примеру электропитбайк sur-ron, весом около 55кг, мощностью 5квт и максимальной до 80, а есть энтузиасты, кто тюнит его до 15квт и больше 100км/ч разгоняют.
